Piso aquecido elétrico 125006

industrialpara ambiente externo

Visão geral

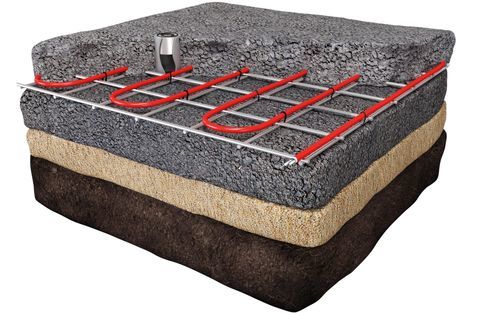

Especialmente indicado para grandes áreas pavimentadas, como cais de carga, rampas e acessos onde a remoção de gelo deve ser fiável. O cabo MAGNUM Outdoor é fixado diretamente à malha de reforço antes da colocação da cama de areia, betão ou asfalto. MAGNUM Outdoor é fornecido como um sistema completo incluindo cabo de aquecimento, duas unidades de sensores (humidade + temperatura exterior) e um quadro de comando estanque feito à medida.

Construção e materiais
O condutor de alimentação liga-se de forma única ao fio resistivo. Uma capa de reforço em alumínio protege os fios resistivos contra danos mecânicos e fornece blindagem EMC para evitar interferências com telemóveis, portas/portões elétricos e instalações de segurança. O cabo tem revestimentos interiores em PTFE (Teflon) e uma capa exterior em PVC resistente a químicos.

Sistemas completos
As instalações MAGNUM Outdoor são calculadas e projetadas por encomenda. Um quadro de comando estanque (IP-65) é fabricado e dimensionado conforme o número de cabos/tapetes e a potência. Para projetos de maior escala, o quadro pode ser ampliado com reguladores de potência modulantes até 50 kW para evitar picos de carga e poupar energia. O sistema pode ser implementado em redes de 230 V e 400 V.

Modelos disponíveis / comprimentos e dados elétricos
Art.nr. | Comprimento | Comprimento cabo de ligação | Potência | Volt | Amps | Ohm
125006 | 20 m | 10 m | 600 Watt | 230V | 2.6 | 88.2
125012 | 40 m | 10 m | 1200 Watt | 230V | 5.2 | 44.1
125019 | 63.3 m | 10 m | 1900 Watt | 230V | 8.3 | 27.8
125034 | 113.3 m | 10 m | 3400 Watt | 230V | 14.8 | 15.6

Especificações (aplicação e materiais)
Cama de areia + blocos: V
Betão: V
Asfalto frio: V (processamento desenrolado!)
Asfalto até < 240°C: V (processamento desenrolado!)
Revestimento interior: PTFE (Teflon)
Revestimento exterior: PVC
Comprimento do cabo de ligação: 10 m
Potência: 30 Watt/m
Tensão de ligação: 230 V/50Hz
Certificação: IEC 800, CE, IPX7, VDE
Garantia: 10 anos

Detalhes técnicos

• Densidade de potência: 30 Watt/m
• Potências disponíveis: 600 a 3400 Watt
• Tensão de ligação: 230 V/50Hz (sistemas também possíveis em 400 V)
• Normas: IEC 800 e CE
• Certificação: ISO 9001
• Grau de proteção: IPX7
• Isolamento do núcleo: PTFE (Teflon)
• Adequado para asfalto mastic desenrolado até 240°C

Métodos de instalação (sistemas completos)
Os sistemas MAGNUM Outdoor são calculados e projetados por encomenda. O cabo é fixado à malha de reforço antes da colocação da cama de areia, betão ou asfalto; o sistema admite processamento desenrolado para asfalto mastic quando indicado.

Garantia
O cabo MAGNUM Outdoor inclui garantia de 10 anos na função elétrica do cabo.

Características / especificações técnicas

• Aplicações pretendidas: cais de carga, acessos, rampas de parques e outras grandes áreas pavimentadas exteriores
• Método de aquecimento: sistema de cabo de aquecimento fixo integrado em cama de areia, betão ou asfalto
• Construção do cabo: fio resistivo com capa de reforço em alumínio, revestimento interior em PTFE, capa exterior em PVC
• Sensores: duas unidades que medem humidade combinada com temperatura exterior
• Controlo: quadros de comando estanques feitos à medida (IP-65), expansíveis com reguladores modulantes até 50 kW
• Tensão: 230 V/50 Hz (implementação possível em 230 V e 400 V)
• Densidade de potência: 30 W/m, potências individuais de 600 W a 3400 W
• Temperatura de operação do asfalto: adequado para asfalto mastic desenrolado até 240°C
• Normas e certificações: IEC 800, CE, IPX7, VDE, ISO 9001
• Garantia: 10 anos na função elétrica
