Coletor a baixa temperatura OPEN LT

resistente à corrosão

Visão geral do produto

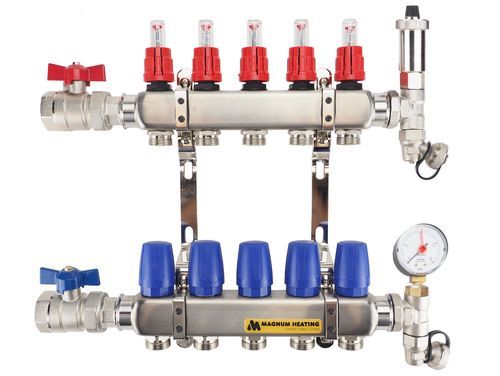

O coletor MAGNUM Premium Stainless Steel Open LT é projetado para instalações de aquecimento em baixa temperatura. O corpo é fabricado em aço inoxidável 4301. A unidade é entregue pronta para instalação com válvulas de esfera 1" no primário, purgador automático, duas válvulas de drenagem e um manômetro.

Aplicação

• Aquecedores de caldeira central — compatível
• Bombas de calor — compatível
• Sistemas solares térmicos (com tanque acumulador) — compatível
• Fogões a pellets — compatível
• Aquecimento distrital — compatível

Versões disponíveis / Dimensões

• W32002 - MAGNUM Premium Stainless Steel Open LT 2 Groups - 270 x 380 x 100 mm
• W32003 - MAGNUM Premium Stainless Steel Open LT 3 Groups - 320 x 380 x 100 mm
• W32004 - MAGNUM Premium Stainless Steel Open LT 4 Groups - 370 x 380 x 100 mm
• W32005 - MAGNUM Premium Stainless Steel Open LT 5 Groups - 420 x 380 x 100 mm
• W32006 - MAGNUM Premium Stainless Steel Open LT 6 Groups - 470 x 380 x 100 mm
• W32007 - MAGNUM Premium Stainless Steel Open LT 7 Groups - 520 x 380 x 100 mm
• W32008 - MAGNUM Premium Stainless Steel Open LT 8 Groups - 570 x 380 x 100 mm
• W32009 - MAGNUM Premium Stainless Steel Open LT 9 Groups - 620 x 380 x 100 mm
• W32010 - MAGNUM Premium Stainless Steel Open LT 10 Groups - 670 x 380 x 100 mm
• W32011 - MAGNUM Premium Stainless Steel Open LT 11 Groups - 720 x 380 x 100 mm
• W32012 - MAGNUM Premium Stainless Steel Open LT 12 Groups - 770 x 380 x 100 mm
• W32013 - MAGNUM Premium Stainless Steel Open LT 13 Groups - 820 x 380 x 100 mm
• W32014 - MAGNUM Premium Stainless Steel Open LT 14 Groups - 870 x 380 x 100 mm
• W32015 - MAGNUM Premium Stainless Steel Open LT 15 Groups - 955 x 365 x 100 mm

Especificações

• Válvula na entrada: válvulas de esfera 1" (vedáveis)
• Termostato na entrada: não incluído
• Bomba: não incluída
• Medidor de vazão nos grupos: incluído
• Termômetro: não incluído
• Manômetro: incluído
• Purgador de ar: incluído
• Válvula no retorno: incluída
• Inspeção / conformidade: CE

Detalhes técnicos

• Corpo do coletor: aço inox 4301
• Válvulas termostáticas de grupo M30x1,5 compatíveis com atuadores MAGNUM
• Grupos equipados com medidores de vazão profissionais, faixa 0–2,5 L/min
• Conexões dos grupos compatíveis com Eurocones 3/4"
• Ligação primária 1" vedável por válvulas de esfera
• Fornecido com material de montagem como padrão
• Válvula de esfera 1" com alça vermelha (ida)
• Medidor Camflux 2,5 L/min - 1/2"
• Manômetro 40 mm axial 1/8"
• Purgador automático niquelado 1/2" com O-ring
• Válvula de esfera 1" com alça azul (retorno)

Conteúdo da embalagem

• Relatório de ensaio de fábrica
• Instruções de instalação
• Certificado de garantia
• Coletor MAGNUM Premium Stainless Steel Open LT

Garantia
MAGNUM Premium Stainless Steel Open LT: 10 anos no corpo, 2 anos em acessórios e componentes.

Características técnicas / especificações

• Material: aço inoxidável 4301 (corpo do coletor)
• Conexão primária: 1" (vedável por válvulas 1")
• Conexões de grupo: compatíveis com Eurocones 3/4"
• Acessórios incluídos: válvulas 1" (alças vermelha e azul), purgador 1/2", manômetro 40 mm axial 1/8", medidor Camflux 2,5 L/min (1/2")
• Faixa do medidor de vazão: 0–2,5 L/min
• Material de fixação: fornecido como padrão
• Normas / Inspeção: CE
• Garantia: 10 anos no corpo, 2 anos nos acessórios
