Coletor a baixa temperatura ECOFLOW

Descrição

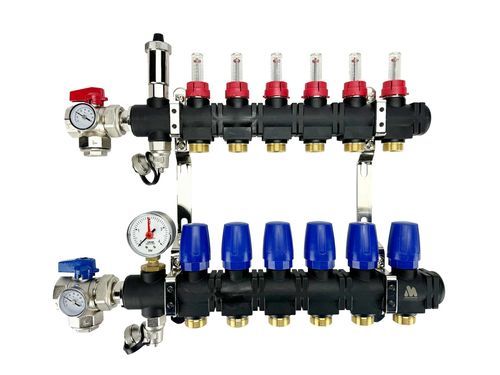

O coletor sintético de parede simples EcoFlow MAGNUM é fabricado em poliamida reforçada com fibra de vidro. É constituído por elementos sintéticos pré-formados totalmente unidos por barras roscadas. Indicado para funcionamento em alta e baixa temperatura, é adequado para aquecimento e refrigeração e pode ser utilizado em combinação com uma fonte de calor híbrida (aquecimento no inverno e refrigeração no verão). Equipamento standard: válvulas de esfera de 1", purgador automático, 2 válvulas de esfera para enchimento e esvaziamento, 2 termómetros e manómetro.

Possibilidade de ligação hidráulica
Para combinações com outros sistemas de aquecimento de alta temperatura através de um único circuito primário, é possível acoplar o sistema hidráulico W90002 diretamente ao coletor para a regulação da mistura a baixa temperatura.

Modelos e dimensões
Art.nr. | Descrição | Dimensões
W52002 | Coletor MAGNUM Sintético EcoFlow 2 Grupos | 265 x 375 x 125 mm
W52003 | Coletor MAGNUM Sintético EcoFlow 3 grupos | 320 x 375 x 125 mm
W52004 | Coletor MAGNUM Sintético EcoFlow 4 grupos | 375 x 375 x 125 mm
W52005 | Coletor MAGNUM Sintético EcoFlow 5 grupos | 430 x 375 x 125 mm
W52006 | Coletor MAGNUM Sintético EcoFlow 6 grupos | 485 x 375 x 125 mm
W52007 | Coletor MAGNUM Sintético EcoFlow 7 grupos | 540 x 375 x 125 mm
W52008 | Coletor MAGNUM Sintético EcoFlow 8 grupos | 595 x 375 x 125 mm
W52009 | Coletor MAGNUM Sintético EcoFlow 9 grupos | 650 x 375 x 125 mm
W52010 | Coletor MAGNUM Sintético EcoFlow 10 grupos | 705 x 375 x 125 mm
W52011 | Coletor MAGNUM Sintético EcoFlow 11 grupos | 760 x 375 x 125 mm
W52012 | Coletor MAGNUM Sintético EcoFlow 12 grupos | 815 x 375 x 125 mm
W52013 | Coletor MAGNUM Sintético EcoFlow 13 grupos | 870 x 375 x 125 mm
W52014 | Coletor MAGNUM Sintético EcoFlow 14 grupos | 925 x 375 x 125 mm
W52015 | Coletor MAGNUM Sintético EcoFlow 15 grupos | 980 x 375 x 125 mm

Fontes de energia adequadas
Caldeira | Sim
Bomba de calor | Sim
Solar (com vaso de inércia) | Sim
Aquecer a pellets | Sim
Aquecimento centralizado | Sim (sob consulta)

Características (resumo)

• Válvula de corte na impulsão: Sim
• Termostato na impulsão e no retorno: Sim
• Bomba: Não (não incluída)
• Medidor de corrente: Não (não incluído)
• Termómetro no retorno: Sim
• Termomanómetro na impulsão: Sim
• Purgador automático: Sim
• Válvula de corte no retorno: Sim
• Válvula RTL no retorno: Não
• Quantificação da mistura na válvula de controlo: Não
• Válvula de retenção entre retorno e impulsão: Não

Detalhes técnicos
Composto por elementos sintéticos pré-formados reforçados com fibra de vidro.
Grupo de válvulas termostáticas M30 x 1,5 para atuadores MAGNUM.
Grupos com caudalímetro profissional com intervalo de 0-2,5 L/min.
Conexões de grupo para Eurocono 3/4".
Ligação ao circuito primário 1"; fecho através de válvulas de esfera.
O coletor inclui sistema de ancoragem para parede.
Válvula de esfera 1" com manípulo vermelho e válvula de esfera 1" com manípulo azul.
Caudalímetro Camflux 2,5 L/min - 1/2".
Termómetro bimetálico.
Purgador automático niquelado 1/2" com junta toroidal.

Conteúdo da embalagem

• Relatório de montagem
• Instruções de instalação
• Certificado de garantia

Garantia
10 anos no corpo do coletor e 2 anos nos acessórios.

Características / especificações técnicas

• Material: Poliamida reforçada com fibra de vidro (elementos sintéticos pré-formados).
• Uso: Aquecimento e refrigeração; adequado para sistemas híbridos.
• Conexões de grupo: Eurocono 3/4".
• Ligação circuito primário: 1" com válvulas de esfera.
• Caudalímetro profissional integrado: intervalo 0-2,5 L/min (Camflux 2,5 L/min - 1/2").
• Válvulas incluídas: Válvulas de esfera 1" (manípulos vermelho e azul), válvulas de corte na impulsão e no retorno.
• Instrumentação incluída: Termómetros (impulsão e retorno), termomanómetro na impulsão, manómetro.
• Purgador automático niquelado 1/2" incluído.
• Sistema de ancoragem para montagem em parede incluído.
• Opcional: possibilidade de acoplar o sistema hidráulico W90002 para regulação da mistura a baixa temperatura.
