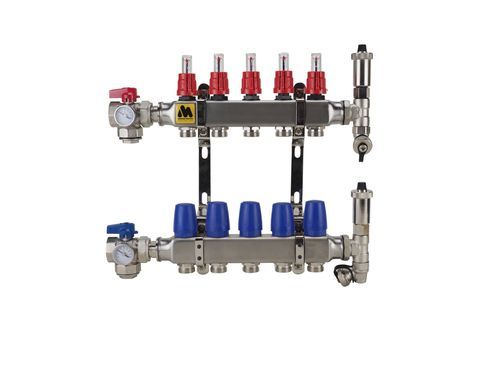

Coletor a baixa temperatura E32

resistente à corrosão

Descrição
Coletor MAGNUM Premium E32 INOX Open LT indicado para baixa e alta temperatura. Fabricado em aço inoxidável 4301 (AISI304). Aplicável tanto para aquecimento principal como de apoio. Grupos independentes com válvula de fecho e conexões eurocone 3/4". Inclui: 1 caudalímetro por grupo, 2 purgadores, 2 termómetros, suportes de ancoragem, parafusos e buchas.

Modelos (Art.nr. / Descrição / Dimensões)
E32002 | Coletor MAGNUM Premium E32 INOX Open LT 2G | 240 x 365 x 100 mm
E32003 | Coletor MAGNUM Premium E32 INOX Open LT 3G | 320 x 365 x 100 mm
E32004 | Coletor MAGNUM Premium E32 INOX Open LT 4G | 350 x 365 x 100 mm
E32005 | Coletor MAGNUM Premium E32 INOX Open LT 5G | 420 x 365 x 100 mm
E32006 | Coletor MAGNUM Premium E32 INOX Open LT 6G | 470 x 365 x 100 mm
E32007 | Coletor MAGNUM Premium E32 INOX Open LT 7G | 515 x 365 x 100 mm
E32008 | Coletor MAGNUM Premium E32 INOX Open LT 8G | 570 x 365 x 100 mm
E32009 | Coletor MAGNUM Premium E32 INOX Open LT 9G | 625 x 365 x 100 mm
E32010 | Coletor MAGNUM Premium E32 INOX Open LT 10G | 680 x 365 x 100 mm
E32011 | Coletor MAGNUM Premium E32 INOX Open LT 11G | 735 x 365 x 100 mm
E32012 | Coletor MAGNUM Premium E32 INOX Open LT 12G | 790 x 365 x 100 mm
E32013 | Coletor MAGNUM Premium E32 INOX Open LT 13G | 845 x 365 x 100 mm
E32014 | Coletor MAGNUM Premium E32 INOX Open LT 14G | 900 x 365 x 100 mm
E32015 | Coletor MAGNUM Premium E32 INOX Open LT 15G | 955 x 365 x 100 mm

Fonte de energia adequada
Caldeira | V
Bomba de calor | V
Energia solar (com vaso de inércia) | V
Estufa de pellets | V
Aquecimento centralizado | V

Características
Válvula de fecho na impulsão: V
Termóstato na impulsão: V
Bomba: X
Caudalímetro: V
Termómetro no retorno: V
Manómetro: V
Purgador: V
Válvula de retorno: V
Válvula RTL no retorno: X
Quantidade de mistura na válvula de controlo: X
Válvula de retenção entre retorno e impulsão: X
Inspeção: CE

Detalhes técnicos

• O corpo do coletor é fabricado em aço inoxidável 4301 (AISI304).
• Grupo de válvulas termostáticas M30X 1.5 para atuadores MAGNUM.
• Grupos com caudalímetro profissional com faixa 0–2,5 L/min.
• Conexões de grupo para eurocone 3/4".
• Conexão circuito primário de 1" bloqueável através de válvulas de esfera com termómetro.
• O coletor inclui sistema de ancoragem (suportes, parafusos e buchas).
• Coletor testado a 6 bar; inclui teste de pressão, manual de instruções e garantia.
• Conteúdo da embalagem: Relatório de montagem; Instruções de instalação; Cartão de garantia; MAGNUM Premium E32 INOX Open LT.
• Garantia: 10 anos sobre o corpo do coletor e 2 anos sobre acessórios.

Características / Especificações técnicas

• Material do corpo: Aço inoxidável 4301 (AISI304).
• Válvulas termostáticas M30X 1.5 compatíveis com atuadores MAGNUM.
• Caudalímetro profissional por grupo (0–2,5 L/min).
• Conexões de grupo: eurocone 3/4".
• Conexão primária: 1" com válvulas de esfera e termómetro.
• Pressão de ensaio: 6 bar; inclui teste de pressão e documentação.
• Inclui purgadores, termómetros, suportes de ancoragem e ferragens de montagem.
