Piso aquecido a água quente SLIMFIT

residencialpara uso domésticopara piso laminado

Visão geral

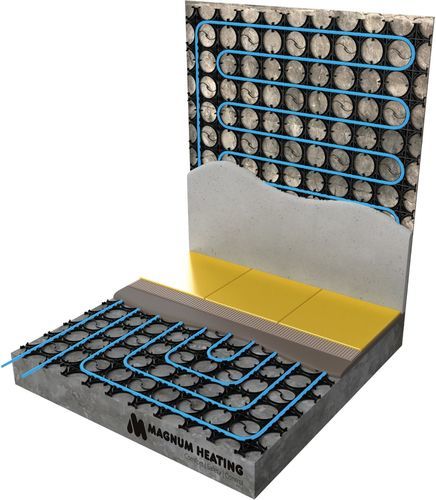

MAGNUM SlimFit 10 e SlimFit 12 são sistemas hidráulicos de baixa altura concebidos para instalação em piso e em parede. SlimFit 10 aceita tubagem Ø10 mm com altura de sistema 12 mm; SlimFit 12 aceita tubagem Ø12 mm com altura de sistema 14 mm. A estrutura aberta das placas favorece a aderência do argamassa ou reboco, sendo adequada para projetos de reabilitação e como aquecimento principal quando necessário.

Funcionamento e composição
O sistema é constituído por tapetes plásticos encaixáveis que se clicam entre si. O tubo de aquecimento encaixa nas ranhuras das placas. As embalagens contêm 5 placas: SlimFit 10 — 5 placas 60 x 80 cm (2,4 m²); SlimFit 12 — 5 placas 75 x 100 cm (3,75 m²).

Vantagens

• Perfil muito baixo, adequado para reabilitações.
• Compatível com vários acabamentos de pavimento (azulejo, madeira, laminado, carpete) — alguns acabamentos exigem nível autonivelante.
• Apto para aquecimento e arrefecimento (em parede a placa suporta o reboco).
• Certificações: CE, KOMO, MPA, SKZ. Garantia: 2 anos nos elementos, 50 anos no tubo.

Métodos de instalação
Para montagem (piso ou parede)

• Tamanho de perfuração: 5–6 mm (consoante o suporte).
• Tamanho da bucha: 5–7 mm conforme o suporte.

Diagrama

• Piso: Espiral reversa
• Parede: Meandro

Acabamento

• Piso: Nivelante autonivelante ou argamassa (areia/cimento)
• Parede: Argamassa de reboco

Apresentações e componentes (SlimFit 12)
Art.nr. W61012 — MAGNUM SlimFit 12 system — 3,75 m² — 5 placas 75 x 100 cm
Art.nr. W12100 — MAGNUM Tube PE-RT — 100 m — 12 x 1,5 mm
Art.nr. W12300 — MAGNUM Tube PE-RT — 300 m — 12 x 1,5 mm
Art.nr. W90012 — MAGNUM Adaptador / Euroconus — 12 x 1,5 x 3/4” mm
Art.nr. W91201 — Set de ligação PUSH para 1x 100 m tubo 12 mm
Art.nr. W91202 — Set de ligação PUSH para 2x 100 m tubo 12 mm
Art.nr. W91203 — Set de ligação PUSH para 3x 100 m tubo 12 mm

Apresentações e componentes (SlimFit 10)
Art.nr. W61024 — MAGNUM SlimFit 10 system — 2,4 m² — 5 placas 60 x 80 cm
Art.nr. W10080 — MAGNUM Tube PE-RT — 80 m — 10 x 1,3 mm
Art.nr. W10240 — MAGNUM Tube PE-RT — 240 m — 10 x 1,3 mm
Art.nr. W90010 — MAGNUM Adaptador / Euroconus — 10 x 1,3 x 3/4” mm (por 2) aço
Art.nr. W91001 — Set de ligação PUSH para 1x 80 m tubo 10 mm
Art.nr. W91002 — Set de ligação PUSH para 2x 80 m tubo 10 mm
Art.nr. W91003 — Set de ligação PUSH para 3x 80 m tubo 10 mm
Art.nr. W91004 — Set de ligação PUSH para 4x 80 m tubo 10 mm

Informações sobre zonas e comprimentos
Comprimentos de tubo: SlimFit 10 — 80 m e 240 m; SlimFit 12 — 100 m e 300 m. Comprimento máximo por zona: SlimFit 10 = 240 m (3×80 m), SlimFit 12 = 300 m (3×100 m). Área máxima aproximada por grupo: SlimFit 10 = 24 m²; SlimFit 12 = 37,5 m².

Vídeo de instalação
Vídeo passo a passo disponível que mostra a colocação, o clique do tubo e os acabamentos (referência: vídeo MAGNUM SlimFit).

Especificações / Características técnicas

• Marca: MAGNUM
• Série / modelo: SlimFit (variantes 10 e 12)
• Tipo de sistema: Hidráulico para piso ou parede
• Altura de instalação: 12 mm (SlimFit 10) e 14 mm (SlimFit 12) incluindo tubo
• Altura total de montagem: aprox. 15–20 mm (10); aprox. 17–22 mm (12)
• Dimensões dos elementos: 800×600 mm (10); 1000×750 mm (12)
• Dimensões dos componentes: 200×200 mm (10); 250×250 mm (12)
• Cobertura por embalagem: 2,4 m² (5 elementos) 10; 3,75 m² (5 elementos) 12
• Compatibilidade de tubo: Ø10 mm (10); Ø12 mm (12)
• Espaçamento centro a centro: 100 mm (10); 125 mm (12)
• Acabamentos compatíveis: Azulejo, madeira (com nivelante), laminado PVC (com nivelante), carpete (com nivelante)
• Certificações: CE, KOMO, MPA, SKZ
• Garantia: 2 anos nos elementos; 50 anos no tubo

Detalhes técnicos

• Elementos SlimFit 10 C×L: 800 × 600 mm (4×3 componentes); componente 200 × 200 mm; área por elemento 0,48 m²; embalagem 2,4 m² (5 elementos)
• Elementos SlimFit 12 C×L: 1000 × 750 mm (4×3 componentes); componente 250 × 250 mm; área por elemento 0,75 m²; embalagem 3,75 m² (5 elementos)
• Altura de instalação do sistema: 12 mm (10); 14 mm (12)
• Altura total de montagem: aprox. 15–20 mm (10); 17–22 mm (12)
• Espaçamento entre tubos centro a centro: 100 mm (10); 125 mm (12)
• Diâmetro de broca recomendado: 5–6 mm; buchas: 5–7 mm
