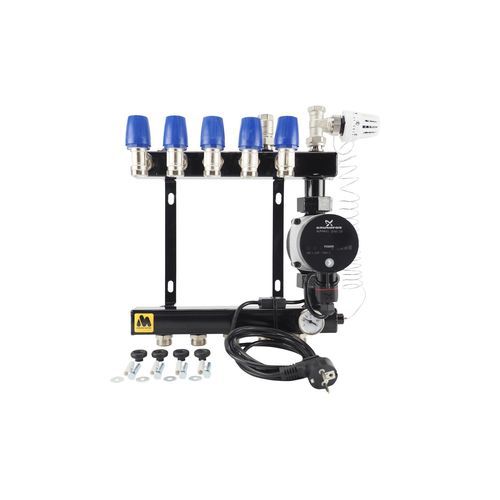

Coletor resistente à corrosão BASIC

Visão geral
O MAGNUM Basic Steel é uma unidade de controlo simples e muito robusta, fornecida de série com uma bomba energeticamente eficiente com rótulo A. Esta bomba é uma bomba de pressão constante (modulante) que se ajusta quando os grupos são fechados por atuadores. O coletor é hidraulicamente neutro, pelo que a bomba deste coletor não influencia o circuito primário. O coletor é testado à pressão de 6 bar e é fornecido com relatório de pressão, instruções de instalação claras e certificado de garantia.

Variantes (Art.nr. | Descrição | Dimensões)
W40001 | MAGNUM Basic Steel 1 Group incl. A-Label Pump | 190 x 390 x 145 mm
W40002 | MAGNUM Basic Steel 2 Groups incl. A-Label Pump | 190 x 390 x 145 mm
W40003 | MAGNUM Basic Steel 3 Groups incl. A-Label Pump | 245 x 390 x 145 mm
W40004 | MAGNUM Basic Steel 4 Groups incl. A-Label Pump | 300 x 390 x 145 mm
W40005 | MAGNUM Basic Steel 5 Groups incl. A-Label Pump | 355 x 390 x 145 mm
W40006 | MAGNUM Basic Steel 6 Groups incl. A-Label Pump | 410 x 390 x 145 mm
W40007 | MAGNUM Basic Steel 7 Groups incl. A-Label Pump | 465 x 390 x 145 mm
W40008 | MAGNUM Basic Steel 8 Groups incl. A-Label Pump | 520 x 390 x 145 mm
W40009 | MAGNUM Basic Steel 9 Groups incl. A-Label Pump | 575 x 390 x 145 mm
W40010 | MAGNUM Basic Steel 10 Groups incl. A-Label Pump | 630 x 390 x 145 mm

Aplicação
Caldeira de aquecimento central | V (adequado)
Bomba de calor | X (não adequado)
Aquecimento solar (com acumulador) | X (não adequado)
Estufa de pellets | X (não adequado)
Aquecimento urbano | X (não adequado)

Especificações (tabela de funções)
Válvula na entrada | V (incluída)
Termostato na entrada | V (incluído)
Bomba | V (incluída, classe A)
Medidor de caudal | X (não incluído)
Termómetro | V (incluído)
Manómetro | X (não incluído)
Purgador | V (incluído)
Válvula no retorno | V (incluída)
Válvula RTL no retorno | X (não incluída)
Quantidade de mistura na válvula de controlo | X (não incluída)
Válvula de corte entre alimentação e retorno | X (não incluída)
Certificação | CE

Detalhes técnicos

• O corpo deste coletor é galvanizado e revestido com epóxi na cor preta RAL 9011
• Equipado com botão do termostato, termómetro, dispositivo máximo de segurança e purgador
• Equipado de série com uma bomba energeticamente eficiente de classe A
• Válvulas termostáticas de grupo duplamente ajustáveis compatíveis com atuadores MAGNUM
• Ligação de grupos compatível com Euroconus 3/4"
• Ligação primária 1/2" (a partir de 8 grupos 3/4")
• O distribuidor é fornecido com material de montagem como padrão
• Válvula preparada termostaticamente
• Botão do termostato com válvula de tampa no tubo de imersão
• Termómetro bimetálico incl. tubo de imersão
• Purgador 1/2"
• Válvula de esfera 1/2" 2 peças azul

Conteúdo da embalagem

• Relatório de pressão
• Instruções de instalação
• Certificado de garantia
• Unidade MAGNUM Basic Steel

Garantia
MAGNUM Basic Steel: 5 anos para o corpo, 2 anos para os acessórios.

Características / especificações técnicas

• Nome do modelo: MAGNUM Basic Steel
• Material e acabamento do corpo: corpo galvanizado, revestimento epóxi preto RAL 9011
• Bomba: energeticamente eficiente, classe A, pressão constante (modulante)
• Comportamento hidráulico: coletor hidraulicamente neutro
• Teste de pressão: 6 bar (fornecido com relatório de pressão)
• Conexões de grupo: compatíveis com Euroconus 3/4"
• Conexão primária: 1/2" (3/4" a partir de 8 grupos)
• Instrumentação incluída: botão do termostato, termómetro, purgador, dispositivo máximo de segurança
• Montagem: fornecido com material de montagem
• Certificações: CE
