Piso aquecido a água quente HEATBOARD W

residencialpara piso laminadocom painéis de poliestireno expandido

Visão geral

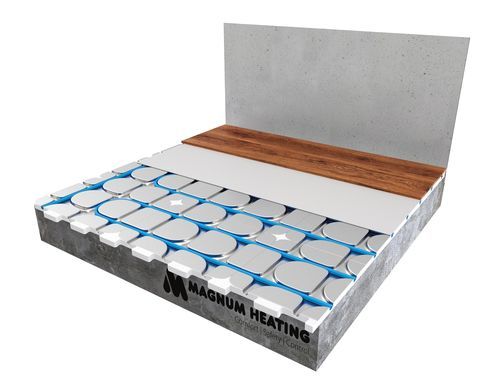

O sistema de aquecimento de piso à base de água MAGNUM HeatBoard W de 18 mm é aplicável diretamente sob pisos flutuantes em madeira, parquet ou laminado. Adequado apenas para ambientes secos e ideal para reformas.

Aplicação
MAGNUM HeatBoard W é adequado para sistemas de piso rígidos e secos (laminado, madeira e parquet). Para revestimentos macios (tapetes), o MAGNUM DuoBoard deve ser instalado primeiro entre o sistema de aquecimento e o revestimento do piso.

Facilidade de instalação
As placas do sistema podem ser montadas como peças de um quebra-cabeça e são fáceis de cortar com um estilete. O tubo MAGNUM Tube de 12 mm para piso radiante pode ser encaixado. A distância fixa entre tubos é de 125 mm. Aproximadamente 8 m de MAGNUM Tube são necessários por 1 m². O piso pode então ser coberto com a camada de feltro fornecida, sobre a qual o revestimento superior pode ser aplicado. A sub-base deve estar estável, nivelada e limpa.

Conteúdo da embalagem

• 13 placas (4,8 m²)
• Camada de feltro (5 m²)
• Rolo de fita de alumínio
• Luvas de segurança

Nota
O MAGNUM Tube de 12 mm, um coletor, os acessórios de conexão necessários e possivelmente DuoBoard devem ser encomendados separadamente.

Números de artigo
Art.nr. | Description | m² | Dimensions
W63010 | MAGNUM Heatboard 18 mm | 4,8 m² | 13 placas de 770 x 520 mm

Opções
Art.nr. | Options | m | Dimensions
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm
W90012 | MAGNUM Adaptor / Euroconus connection | | 12 x 1,5 x 3/4” mm
W91201 | PUSH connection set for 1 x 100 m tube 12 mm | |
W91202 | PUSH connection set for 2 x 100 m tube 12 mm | |
W91203 | PUSH connection set for 3 x 100 m tube 12 mm | |
430030 | DuoBoard 2 x 4 MDF plates | 2,88 m² | 1200 x 600 x 3 mm BaseBoard / 4 mm TopBoard

Especificações (resumo)
Tipo de sistema | Altura do sistema | Largura do sistema | Altura mínima de assentamento | Instalação | Distância entre tubos | Em áreas molhadas | Azulejos | Madeira | Laminado (PVC) | Carpete | Certificação | Garantia
À base de água | 18 mm | a partir de 20 cm | 18 mm | Flutuante | Fixo 125 mm | X | V (i.c.w. Knauf or Fermacell min. 12mm) | V | V (PVC i.c.w. DuoBoard) | V (i.c.w. DuoBoard) | CE | 2 anos

Detalhes técnicos (valores-chave)

• Designação segundo a norma: EPS-EN13163-T2-L2-S2-P2-DLT(1)5-CS(10)150
• Espessura nominal dL: 17 mm
• Coeficiente de condutividade térmica: 0,036 W/mK (DIN V 4108-10)
• Resistência térmica: 0,33 m²K/W
• Tensão de compressão: 150 kPa (a 10% de compressão)
• Resistência à tração: 45 kPa
• Resistência ao calor: < 80°C
• Área de aplicação: DEO de acordo com DIN 4108-10
• Comportamento ao fogo: Classe E de acordo com EN 1350
• Classe do material de construção: B2 de acordo com DIN 4102
• Material: espuma rígida de poliestireno EPS (isento de CFK)
• Norma válida: EN 13163, DIN V 4108-10

Características / Especificações técnicas

• Tipo de sistema: À base de água
• Altura do sistema: 18 mm
• Largura do sistema: a partir de 20 cm
• Altura mínima de assentamento: 18 mm
• Instalação: Flutuante
• Distância entre tubos: Fixo 125 mm
• Adequado em áreas molhadas: Não
• Adequado para azulejos: Sim (em combinação com Knauf or Fermacell min. 12mm)
• Adequado para madeira: Sim
• Adequado para laminado (PVC): Sim (com DuoBoard)
• Adequado para carpete: Sim (com DuoBoard)
• Certificação: CE
• Garantia: 2 anos
• Condutividade térmica: 0,036 W/mK
• Resistência térmica: 0,33 m²K/W
• Tensão de compressão: 150 kPa (a 10% de compressão)
• Resistência ao calor: < 80°C
• Material: espuma rígida de poliestireno EPS (isento de CFK)
