Sistema de fixação em poliestireno expandido PSE TACKER

para pisopara ambiente interno

Visão geral

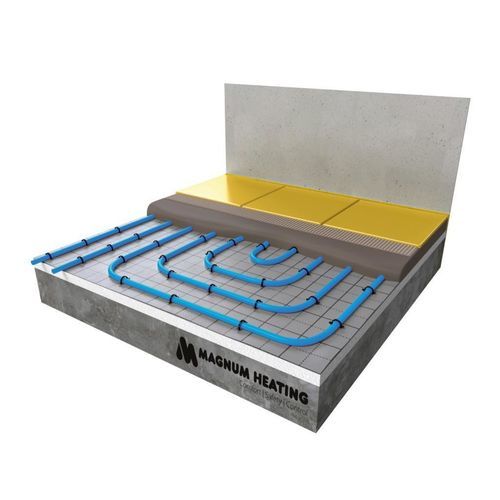

O sistema Tacker inclui placas isolantes, folha com grelha e grampos de fixação para uma instalação eficiente de aquecimento por piso radiante. Os tubos são fixados diretamente a placas isolantes de 20, 30 ou 50 mm com grampos Tacker, tornando o sistema adequado para grandes áreas. Devem ser colocadas fitas perimetrais em todas as paredes para permitir a dilatação do piso.

Folha Tacker com grelha
Para instalações sobre isolamento, está disponível a folha Tacker com grelha. A folha apresenta divisão retangular de 10 cm x 10 cm e malha interna de 5 cm x 5 cm, permitindo diversos espaçamentos entre os tubos.

Grampos e pistola Tacker
O sistema utiliza grampos plásticos Tacker (40 mm e 60 mm) que fixam os tubos diretamente às placas isolantes. Os grampos são aplicados com a pistola Tacker para fixação rápida e segura.

Produtos (números de artigo)
Art.nr. | Descrição | m² | Dimensões
W90102 | Folha Tacker com grelha | 50 m² | 50 m x 1 m
W90103 | Placa isolante MAGNUM Tacker | 10 m² | Térmica 20 mm
W90104 | Placa isolante MAGNUM Tacker | 10 m² | Térmica 30 mm
W99915 | Placa isolante MAGNUM Tacker | 10 m² | Térmica 50 mm
W90122 | Placa isolante MAGNUM Tacker | 10 m² | Acústica 20 mm
W90123 | Placa isolante MAGNUM Tacker | 10 m² | Acústica 30 mm

Art.nr. | Descrição | Embalagem
W90105 | Grampos Tacker | 40 mm – 300 unid.
W90106 | Grampos Tacker | 60 mm – 300 unid.

Art.nr. | Descrição
W90107 | Pistola Tacker

Especificações
Tipo de sistema | À base de água
Altura do sistema | 20, 30 ou 50 mm
Largura do sistema | 1000 mm
Altura mínima de instalação | 5 cm acima do tubo
Instalação | Flutuante / Colagem
Áreas húmidas | Sim
Azulejos | Sim
Madeira | Sim
Laminado (PVC) | Sim
Carpete | Sim
Certificações | DIN 13163, DIN 4108-10, classe de material B2 (DIN 4102-B2)
Garantia | 2 anos

Detalhes técnicos

• Dimensões da placa (rolo): 10000 x 1000 mm
• Espessuras da placa: 20, 30 ou 50 mm
• Resistência térmica: aprox. 0,44 m²K/W (20 mm), 0,75 m²K/W (30 mm), 1,25 m²K/W (50 mm)
• Carga máxima de trânsito: 4 kPa (kN/m²)
• Melhoria de ruído de impacto: 28 dB ou 29 dB
• Condutividade térmica nominal (DIN 4108-4): 0,045 W/mK
• Opções de grampos: 40 mm e 60 mm (embalagens de 300); grampos 38 mm adequados para tubos Ø 14–20 mm
• Dimensões da pistola Tacker: 800 x 140 x 70 mm
