Sistema de fixação em poliestireno expandido PSE W90116

para pisopara ambiente interno

Visão geral

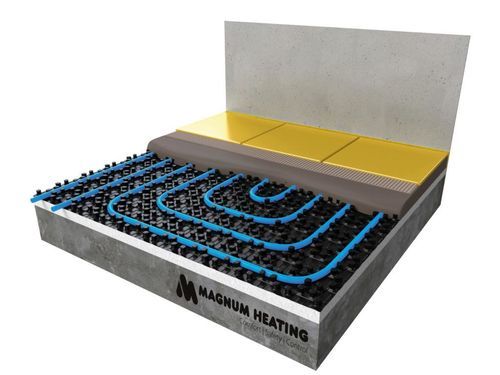

As placas com ressaltos simplificam a preparação do piso para instalação de aquecimento por piso radiante e reduzem o tempo de montagem. Permitem posicionar rapidamente os tubos de aquecimento e estão disponíveis em versão não isolada (17 mm) e isoladas (28 mm e 47 mm). Dimensão do painel: 1 x 1 m. Adequado para tubos Ø14–16 mm. Altura mínima de colocação: 5 cm acima do tubo. Instalação: flutuante ou colada.

Variantes do produto (não isolado)
Art.nr. | Descrição | m² | Nota
W90116 | MAGNUM Castellated plates Uninsulated | 10 m² | 10 unidades – 17 mm
W90108 | MAGNUM Castellated plates Uninsulated | 30 m² | 30 unidades – 17 mm

Variantes do produto (isolado)
Art.nr. | Descrição | m² | Nota
W90117 | MAGNUM Castellated plates 28 mm | 10 m² | 11 mm EPS – 10 unidades
W90109 | MAGNUM Castellated plates 28 mm | 20 m² | 11 mm EPS – 20 unidades
W90110 | MAGNUM Castellated plates 47 mm | 10 m² | 30 mm EPS – 10 unidades

Especificações (resumo)
Tipo de sistema | Hidráulico
Altura do sistema | 17, 28 ou 47 mm
Tamanho do painel | 1 x 1 m
Altura mínima de colocação | 5 cm acima do tubo
Instalação | Flutuante / Colada
Indicado para áreas húmidas | Sim
Revestimentos compatíveis | Azulejos, madeira, laminado (PVC), carpete
Certificação | DIN 4108-10; classe de material B2 (DIN 4102-B2)
Garantia | 2 anos

Detalhes técnicos
Elemento com ressaltos com placa isolante térmica em EPS conforme DIN EN 13163, filme PS com selo antiderrapante e ressaltos EPS na face posterior para tubos de aquecimento 14–16 mm. Sobreposição de filme em ambas as faces para ligação estanque à laje. Aplicação para isolamento interior em tetos ou lajes segundo DIN 4108-10, classe de material B2 segundo DIN 4102-B2.

• Comportamento ao fogo segundo EN 13501: Classe E
• Classe de material de construção conforme DIN 4102: B2
• Aplicação segundo EN 13163 para isolamento interior em tetos ou lajes segundo DIN 4108-10
• EPS (livre de CFC, HCFC, HFC e HBCD)
• Polímero retardador de chama FR

28 mm isolado

• Resistência térmica 0,314 m²K/W
• Carga máxima de trânsito 150 kPa

47 mm isolado

• Resistência térmica 0,75 m²K/W
• Carga máxima de trânsito 5 kPa (kN/m²)
• Melhoria do isolamento ao som de impacto 28 dB
• Condutividade térmica (valor nominal) 0,040 W/mK

Características técnicas

• Marca: MAGNUM Heating
• Produto: Castellated plates
• Alturas disponíveis: 17 mm (não isolado), 28 mm (isolado), 47 mm (isolado)
• Tamanho do painel: 1 x 1 m
• Adequado para tubos de aquecimento Ø 14–16 mm
• Altura mínima de colocação: 5 cm acima do tubo
• Método de instalação: Flutuante ou colada
• Revestimentos compatíveis: Azulejos, madeira, laminado (PVC), carpete
• Certificação: DIN 4108-10; classe de material B2 (DIN 4102-B2)
• Comportamento ao fogo: EN 13501 = Classe E
• 28 mm isolado: resistência térmica 0,314 m²K/W; carga máxima 150 kPa
• 47 mm isolado: resistência térmica 0,75 m²K/W; carga máxima 5 kPa; melhoria som de impacto 28 dB; condutividade térmica 0,040 W/mK
• Garantia: 2 anos
