Coletor resistente à corrosão PREMIUM

Visão geral

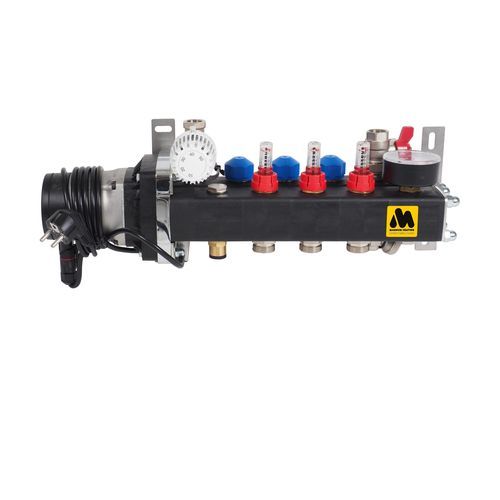

O coletor MAGNUM Premium Composite é uma unidade de distribuição hidráulica compacta e modular para sistemas de aquecimento e refrigeração. Os elementos individuais são fabricados em poliamida reforçada com fibra de vidro e unidos por hastes roscadas. A construção de dupla parede proporciona isolamento térmico e reduz significativamente a condensação no coletor.

Modelos / Dimensões
Art.nr. — Descrição — Dimensões
W51001 — Coletor MAGNUM Premium Composite 1 grupo — 390 x 200 x 170 mm
W51002 — Coletor MAGNUM Premium Composite 2 grupos — 445 x 200 x 170 mm
W51003 — Coletor MAGNUM Premium Composite 3 grupos — 500 x 200 x 170 mm
W51004 — Coletor MAGNUM Premium Composite 4 grupos — 555 x 200 x 170 mm
W51005 — Coletor MAGNUM Premium Composite 5 grupos — 610 x 200 x 170 mm
W51006 — Coletor MAGNUM Premium Composite 6 grupos — 665 x 200 x 170 mm
W51007 — Coletor MAGNUM Premium Composite 7 grupos — 720 x 200 x 170 mm
W51008 — Coletor MAGNUM Premium Composite 8 grupos — 775 x 200 x 170 mm
W51009 — Coletor MAGNUM Premium Composite 9 grupos — 830 x 200 x 170 mm
W51010 — Coletor MAGNUM Premium Composite 10 grupos — 885 x 200 x 170 mm
W51011 — Coletor MAGNUM Premium Composite 11 grupos — 940 x 200 x 170 mm
W51012 — Coletor MAGNUM Premium Composite 12 grupos — 995 x 200 x 170 mm
W51013 — Coletor MAGNUM Premium Composite 13 grupos — 1050 x 200 x 170 mm
W51014 — Coletor MAGNUM Premium Composite 14 grupos — 1105 x 200 x 170 mm
W51015 — Coletor MAGNUM Premium Composite 15 grupos — 1160 x 200 x 170 mm

Aplicação

• Caldeira de aquecimento central — Sim
• Bomba de calor — Não
• Aquecimento solar (com acumulador) — Sim
• Aquecedor a pellet — Sim
• Rede de aquecimento — Sim (sob consulta)

Especificações (funções presentes)

• Válvula na entrada — Sim
• Termostato na entrada — Sim
• Bomba — Sim
• Medição de caudal — Sim
• Termómetro — Sim
• Manómetro — Sim
• Válvula de purga — Sim
• Válvula no retorno — Sim
• Válvula RTL no retorno — Não
• Válvula de mistura no controlo — Não
• Válvula de corte entre ida e retorno — Não
• Inspeção — CE

Detalhes técnicos

• Equipado de série com bomba eficiente Grundfos A-Label.
• Válvulas termostáticas de grupo M30x1,5 adequadas para atuadores MAGNUM.
• Conexões de grupo compatíveis com Eurocone ¾.
• Grupos equipados com caudalímetros profissionais na gama 0–2,5 L/min.
• Ligação primária ½ (a partir de 8 grupos ¾).
• Equipado com termómetro, purgador, válvula de segurança máxima e torneira de enchimento.
• Válvula preparada termostaticamente ½ (a partir de 8 grupos ¾).
• Botão do termostato com tampa em tubo de imersão.
• Caudalímetro: Camflux 2.5 L/m - ½.
• Manotermómetro 60 mm axial incl. DB.
• Purgador ½.
• Válvula de esferas ½ em duas partes azul (a partir de 8 grupos ¾).

Método de instalação
A temperatura da água é ajustada com uma cabeça termostática. O coletor inclui dispositivo de segurança máximo para evitar que água demasiado quente seja circulada para o pavimento radiante.

Conteúdo da embalagem

• Relatório de ensaio de pressão
• Instruções de instalação
• Certificado de garantia
• Coletor MAGNUM Premium Composite

Garantia
MAGNUM Premium Composite: 10 anos no corpo, 2 anos nas válvulas.
