Piso aquecido a água quente DRYFLOOR

residencialpara piso laminadocom painéis de poliestireno expandido

Visão geral do produto

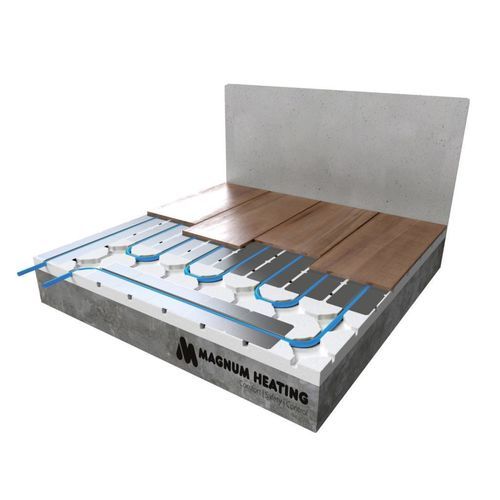

O sistema MAGNUM DryFloor permite a instalação de aquecimento por piso em construção seca quando a altura de construção é limitada ou em subsolos menos resistentes (p.ex. subpisos em madeira). O sistema é composto por painéis isolantes EPS perfilados sobre os quais são colocados perfis Omega de alumínio para distribuição de calor e alojamento do tubo.

Principais características

• Altura do sistema: 25 mm (construção seca)
• Perfis Omega em alumínio distribuem o calor pela superfície do piso; condutividade térmica: 80 W/mK
• Tempo de reação térmica mais rápido em comparação com sistemas tradicionais em argamassa
• Diâmetro de tubo recomendado com os painéis isolantes: 14 mm
• Aproximadamente 8 perfis de alumínio por m² (regra prática)
• O subsolo deve ser estável, nivelado e limpo antes da instalação

Variantes / Artigos
Art.nr. | Descrição | m² | Dimensões
W62075 | MAGNUM DryFloor 25 mm | 7,5 m² | 100 x 75 cm
W62901 | Perfil Omega alumínio 14 mm | | 1000 x 120 x 0,4 mm

Tubos (exemplos)
Art.nr. | Descrição | m | Dimensões
W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm

Acessórios
Art.nr. | Descrição | Dimensões
W90014 | Adaptador / ligação Euroconus | 14 x 2 x 3/4” mm

Especificações (resumo)

• Tipo de sistema: Aquecimento por piso hidráulico (construção seca)
• Altura do sistema: 25 mm
• Altura mínima de instalação: 25 mm
• Largura do sistema: a partir de 20 cm
• Instalação: Flutuante
• Potência: Variável
• Adequado para áreas húmidas: Sim
• Azulejos: Adequado (em combinação com Fermacell min. 12 mm)
• Madeira: Adequado
• Laminado (PVC): Adequado (em combinação com Fermacell min. 12 mm)
• Carpete: Adequado (em combinação com Fermacell min. 12 mm)
• Certificação: CE
• Garantia: 2 anos (painéis & perfis); tubos: até 50 anos

Garantia

• Painéis isolantes e perfis MAGNUM: 2 anos
• Tubo MAGNUM: 50 anos (os primeiros 10 anos com cobertura por danos consequentes)

Detalhes técnicos
Painéis isolantes EPS

• Área útil por painel: 0,75 m² (1000 x 750 mm)
• Peças por embalagem: 10 painéis (7,5 m²)
• Espessura nominal: 25 mm
• Espaçamento dos tubos (aquecimento principal): 125 mm
• Comprimento máximo por circuito: 100 m
• Condutividade térmica (DIN V 4108‑10): 0,035 W/mK
• Resistência térmica: 0,71 m²K/W
• Esforço de compressão (10 %): 150 kPa
• Carga de tração: 60 kPa
• Temperatura de deformação térmica: até 80 °C
• Comportamento ao fogo (EN 13501): Classe E
• Classe de material de construção (DIN 4102): B1
• Material: Espuma rígida de poliestireno EPS (livre de CFC)
• Normas: EN 13163, DIN V 4108‑10

Perfis Omega de alumínio

• Dimensões por perfil: 1000 x 120 x 0,4 mm
• Condutividade térmica: 80 W/mK
• Número aproximado necessário: 8 perfis por m²

Especificações técnicas (resumo)

• Nome do produto: MAGNUM DryFloor
• Altura do sistema: 25 mm
• Tipo de sistema: Aquecimento por piso hidráulico, construção seca
• Tamanho do painel isolante: 100 x 75 cm (área útil 0,75 m²)
• Perfis: Perfis Omega em alumínio (1000 x 120 x 0,4 mm)
• Diâmetro de tubo recomendado: 14 mm
• Espaçamento dos tubos: 125 mm
• Comprimento máximo por circuito: 100 m
• Certificação: CE
• Garantia: Painéis & perfis 2 anos; tubos até 50 anos (os primeiros 10 anos com cobertura por danos consequentes)
