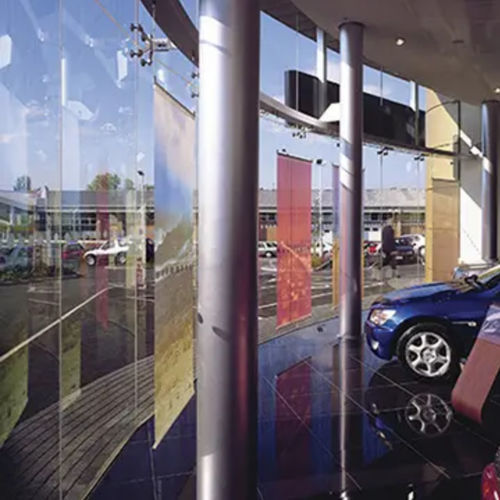

Painel de vidro de controle solar POINT S

estruturalsolarlaminado

Descrição
Os sistemas POINT S e POINT D são soluções pontuais para Envidraçados Exteriores Fixados (VEA). POINT S: vidro simples, monolítico ou laminado, com fixações passantes articuladas. POINT D: vidro duplo com fixações passantes articuladas. Estes sistemas permitem fixar unidades vidradas exteriores a uma estrutura portante vertical ou inclinada. Em claraboias, os vidros podem ser suspensos (estrutura portante superior) ou apoiados (estrutura portante inferior). As formas dos vidros podem ser retangulares, quadradas, trapezoidais ou triangulares. O número de fixações (3, 4, 6 ou 8) determina-se em função da espessura, do tamanho, da forma e das cargas impostas ao vidro.

Validação
Ambos os sistemas são validados por Avisos Técnicos do CSTB: POINT S (Avis Technique n° 6/15-2279_V2) e POINT D (Avis Technique n° 6/15-2280_V2).

Aplicações

• Fachadas VEA estéticas e de desempenho elevado (halls, edifícios de prestígio)
• Estrutura exterior de fachada de dupla pele
• Claraboias
• Cubos de elevador
• Marquises
• Equipamentos interiores e mobiliário urbano

Vantagens

• Transparência e entrada de luz natural: a discrição da estrutura visível maximiza a abertura visual e o aporte de luz.
• Estética: fachadas sem montantes nem travessas, exterior homogéneo e liso, adequado à arquitetura contemporânea.
• Compatibilidade com vidros COOL-LITE®: POINT D compatível com as gamas SKN II e XTREME II; POINT S compatível com as gamas ST e STB (incluindo COOL-LITE® ST BRIGHT SILVER). As gamas ST e STB podem ser utilizadas em vidro laminado com a camada voltada para a película PVB.
• Possibilidade de integrar o intercalário estrutural SENTRYGLAS®: permite, em alguns casos, reduzir a espessura e o peso dos vidros.
• Durabilidade do aspeto dos vidros laminados: porca dupla na fixação que limita o aperto excessivo do intercalário e reduz o risco de delaminação em redor dos furos.

Gama e características das fixações e vidros
Os furos no vidro são fresados para se adaptarem à forma e dimensão da cabeça da fixação; o aspeto exterior fica perfeitamente liso após a montagem. Diâmetro das fixações: 36 mm ou 50 mm.

Espessuras compatíveis

• POINT S: vidros monolíticos de 8 a 19 mm; vidros laminados de 17 mm (68.4) a 30 mm (15 12.4).
• POINT D: composições de 29 mm (8-15-6) a 53 mm (10 10.4–15-66.4), com uma ou duas faces laminadas conforme a composição.

Vidros SECURIPOINT®
Os vidros SECURIPOINT para POINT S e POINT D são temperados e sujeitos a Heat Soak Test (HST). São fabricados em centros de produção identificados e são identificáveis por uma marcação específica que permanece visível após a montagem.

Dimensões máximas

• POINT S: até 3210 x 6000 mm
• POINT D: até 2500 x 5000 mm

Desempenho
O sistema POINT D permite a utilização das gamas COOL-LITE® SKN II e XTREME II, oferecendo uma ampla escolha de desempenhos térmicos e solares. Os valores de desempenho (medidos segundo EN 673 e EN 410) são calculados para a composição mínima compatível (ex. POINT D 8-15-6) com a camada posicionada conforme as indicações (face 2 para vidros de controlo solar, face 3 para vidros de baixa emissividade).

Assistência técnica (âmbitos de apoio)

• Dimensionamento dos vidros
• Determinação do número de fixações necessárias
• Identificação de protecções complementares conforme a configuração
• Estudo dos aspetos técnicos regulamentares (incluindo sísmica)

Características / especificações técnicas

• Marca: Saint-Gobain Glass
• Modelos: POINT S e POINT D (sistemas VEA)
• Validação: Avis Technique CSTB POINT S n° 6/15-2279_V2; POINT D n° 6/15-2280_V2
• Diâmetro das fixações: 36 mm ou 50 mm
• Espessuras compatíveis POINT S: 8–19 mm (monolítico); 17–30 mm (laminado conforme composições)
• Espessuras compatíveis POINT D: 29–53 mm (ex. 8-15-6 a 10 10.4–15-66.4)
• Dimensões máximas do vidro: POINT S 3210 x 6000 mm; POINT D 2500 x 5000 mm
• Compatibilidade com vidros solares: COOL-LITE® SKN II, XTREME II (POINT D); COOL-LITE® ST, STB (POINT S)
• Possível integração do intercalário estrutural SENTRYGLAS®
• Vidros SECURIPOINT®: temperados e tratados HST, marcação específica
