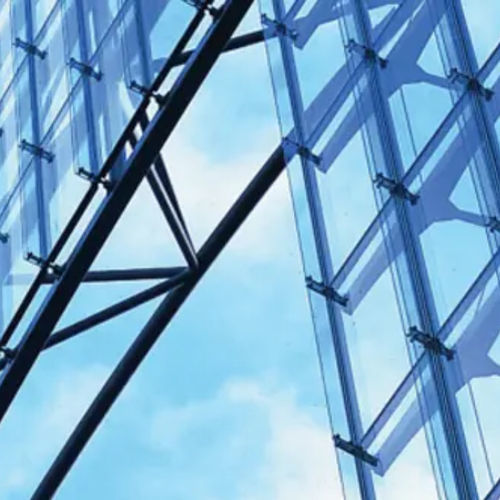

Fachada em vidro SPIDER GLASS®

fixaresistente às intempéries

Descrição
SPIDER GLASS® é um sistema completo de envidraçamento e de ligação à estrutura portante para vitragem exterior fixada (VEA). O sistema é composto por vidros de segurança das gamas POINT S ou POINT D equipados com fixações atravessantes, elementos de ligação à estrutura (anilhas e conectores) e sistemas de estanqueidade. Esta solução não tradicional é validada pelo Aviso Técnico do CSTB n.º 2.1/13-1571_V2.

Aplicações

• Fachadas verticais ou inclinadas
• Fachadas de dupla pele
• Coberturas, claraboias e marquises
• Casulos de elevadores
• Arrumações interiores
• Mobilário urbano

Vantagens
SPIDER GLASS® SYSTEMS disponibiliza componentes envidraçados e peças metálicas compatíveis, especialmente concebidos para VEA. O sistema facilita as questões de seguro e a gestão técnica para instaladores, projetistas e proprietários. Permite aos projetistas criar envolventes lisas e transparentes, apoiadas por estruturas esbeltas e aéreas.

Gama e componentes

• Os vidros: vidros de segurança das gamas POINT S ou POINT D que formam um conjunto indissociável de vidro e fixações articuladas.
• As anilhas: peças metálicas concebidas para ligar a parede envidraçada à estrutura portante; suportam o peso próprio dos vidros, as cargas climáticas (vento, neve) e permitem o ajuste da planicidade. As anilhas podem ter de 1 a 4 braços (satélites) consoante a posição e dispõem de dispositivos de ajuste e dilatação. São apresentados quatro modelos de anilha em aço inoxidável, com acabamento polido ou acetinado conforme o caso.
• Os conectores: elementos que asseguram a ligação entre as anilhas e a estrutura secundária ou a estrutura portante; múltiplas soluções para responder a diversas configurações de junção.
• Os sistemas de estanqueidade: estanqueidade entre vidros realizada por massa de silicone extrudida sobre cordão de apoio; perfil periférico de silicone que assegura a estanqueidade entre vidros ou entre vidro e alvenaria.

Configurações estruturais

• Estrutura próxima (sistema S1): anilhas fixadas diretamente à estrutura portante através de conectores (ômega I ou II). A distância painel-estrutura é da ordem de 100 mm; os conectores são concebidos para acomodar perfis rectangulares, redondos ou elípticos.
• Estrutura afastada (sistema S2): vidros suspensos por cabos verticais tensionados; a folha de vidro é contraventada por uma rede de bielas perpendiculares aos vidros ou por um enrijecedor em vidro, permitindo afastar a estrutura do plano da fachada e aumentar a transparência; bielas possíveis até 2 m.
• Estrutura afastada (sistema S3): vidros suspensos por cabos verticais tensionados com contraventamento assegurado por cabos horizontais.

Observações de montagem
Para cada vidro, uma fixação serve de ponto de referência; as outras fixações permitem a tradução numa ou duas direcções. As peças estão equipadas com dispositivos de ajuste. Está disponível para os instaladores um guia de montagem SPIDER GLASS® SYSTEMS que detalha a colocação dos componentes e a execução da estanqueidade.

Características / especificações técnicas

• Guia de montagem disponível para clientes instaladores (detalha a colocação dos componentes e a estanqueidade).
• Princípios de conceção: a estrutura portante é dimensionada para suportar o peso dos vidros e as solicitações climáticas; não transmite solicitações aos vidros.
• Os vidros suportam apenas as cargas climáticas e devem ser independentes entre si para evitar a transmissão de esforços.
• São possíveis diferentes tipos de estruturas portantes (próxima, afastada, etc.).
• Colocação: fixação de referência por vidro, outras fixações que permitem traduções, peças equipadas com dispositivos de ajuste.
• Estanqueidade entre vidros: massa de silicone extrudida sobre cordão de apoio; perfil periférico de silicone entre vidros ou entre vidros e estrutura.
• Elementos regulamentares: Aviso Técnico CSTB n.º 2.1/13-1571_V2; conforme às recomendações do caderno CSTB 3574-V2.
