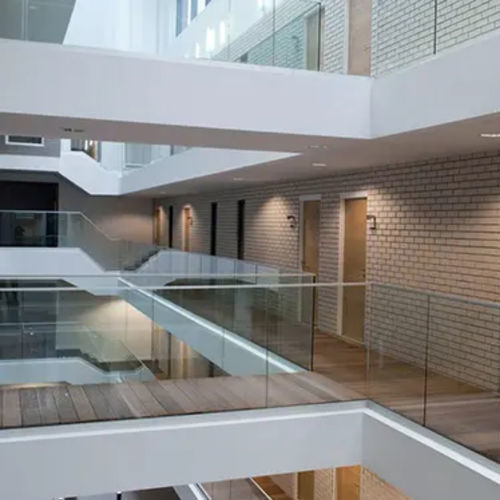

Guarda-corpo em vidro DEFENDER series

em painéispara ambiente externopara varanda

Apresentação
A marca DEFENDER designa sistemas de guarda-corpos inteiramente em vidro, sem montantes verticais. Nestes sistemas não tradicionais validados pelo Avis Technique 2.1/21-1812_V1, apenas a base do vidro é embutida num perfil de alumínio fixado a um suporte em betão. Para cada gama, os perfis fornecidos permitem a instalação de guarda-corpos retos e também podem ser usados como guarda-corpo de escada.

Objetivo
"Uma barreira de proteção contra quedas, capaz de prevenir o perigo para todas as pessoas que utilizam os espaços acessíveis e limítrofes objeto da proteção"
Esta instalação visa prevenir o risco de queda em qualquer local acessível ao público ou aos ocupantes, de acordo com os requisitos locais e normativos (ensaios e cálculos estáticos/dinâmicos).

Aplicações

• Varandas, terraços, coberturas, mezaninos
• Hotéis
• Escritórios, átrios de entrada
• Espaços para crianças: creches, escolas
• Centros comerciais (prevenção da queda de objetos para o piso inferior)
• Aeroportos, estações, etc.
• Bordas de piscina, quebra-vento para restaurantes panorâmicos ou à beira-mar
• Arquibancadas, estádios, salas de espetáculos (sistema DF1212LM montagem em laje)

Dimensões e vidros
Num guarda-corpo composto por vários painéis justapostos, a distância entre os vidros deve estar compreendida entre 5 e 110 mm. A largura mínima dos painéis envidraçados é de 500 mm.
A espessura dos vidros, adequada aos sistemas DEFENDER, pode ser:
• 17,52 mm (composição 88.4) para os sistemas DF88PICO, DF88LM, DF88DK, DF88MS e DF88FR
• 21,52 mm (composição 10 10.4) para os sistemas DF1010LM, DF1010DK, DF1010MS, DF1010FR e DF1010SP
• 25,52 mm (composição 12 12.4) para os sistemas DF1212LM e DF1212MS

Estética e vidros validados
Ampla gama de vidros validados pelo Avis Technique para responder a estéticas variadas: vidros claros PLANICLEAR®, extra claros DIAMANT® para maior transparência, vidros laminados transparentes e coloridos STADIP® COLOR. Disponibilidade de vidros SECURIPOINT®: temperados, tratados com Heat Soak (HST) e montados como vidros laminados, conformes com EN 14449 e EN 14179, com marcação SECURIPOINT® visível após a instalação.

Requisitos de instalação
A instalação deve respeitar as recomendações do Avis Technique 2.1/21-1812_V1. O desempenho e os tipos de vidros utilizáveis podem variar conforme a regulamentação local e as prescrições nacionais.

Vantagens

• TRANSPARÊNCIA: ausência de montantes verticais para visibilidade totalmente desobstruída
• ESTÉTICA: aspeto limpo, quase ausência de estrutura visível
• SEGURANÇA: sistemas completos validados por um Avis Technique, conceção que ajuda a evitar a queda de objetos

Descrição técnica dos sistemas (extratos)
DEFENDER LM

• Sistema patenteado de retenção e ajuste do vidro
• Garras em POM e pressões em alumínio com parafusos de aperto inox A4
• Alinhamento rápido dos vidros com chave hexagonal ou aparafusadora
• Perfil de alumínio honeycomb de alta resistência
• Dimensões reduzidas: b = 72/80 mm x h = 120 mm
• Fornecido pré-perfurado com espaçamento de 200 mm
• Sem tampa, o perfil portante é anodizado (não previsto para acabamento bruto)
• Espessura de anodização: 20 microns

DEFENDER MS

• Sistema patenteado de fixação do vidro
• Garras POM, pressões em alumínio ou Grivory® e parafusos inox A4
• Junta contínua para maximizar a área de contacto e o desempenho
• Instalação simples e rápida de um só lado (chave hexagonal ou aparafusadora)
• Perfil de alumínio honeycomb para alto desempenho
• Dimensões reduzidas: b = 72/80 mm x h = 120 mm
• Fornecido pré-perfurado com espaçamento de 200 mm
• Sem tampa, o perfil portante é anodizado (não previsto para acabamento bruto)
• Espessura de anodização: 20 microns

Segurança dos vidros
Utilização de vidros laminados temperados tratados com Heat Soak (HST) e marcados SECURIPOINT®, conformes com EN 14449 e EN 14179, garantindo elevada resistência e maior segurança.

Características / especificações técnicas

• Nome comercial: DEFENDER
• Validação: Avis Technique 2.1/21-1812_V1
• Aplicações: interior e exterior, edifícios privados e estabelecimentos de acesso público
• Distância entre vidros: 5 a 110 mm
• Largura mínima do painel: 500 mm
• Espessuras dos vidros por sistema: 17,52 mm / 21,52 mm / 25,52 mm (consoante referências DF88…, DF1010…, DF1212…)
• Perfis: alumínio honeycomb (b = 72/80 mm x h = 120 mm)
• Fixações: garras POM, pressões em alumínio ou Grivory®, parafusos inox A4
• Espaçamento pré-perfurado: 200 mm
• Anodização do perfil portante: 20 microns
• Vidros de segurança: laminados temperados HST, marca SECURIPOINT®, conformes EN 14449 e EN 14179
• Respeito obrigatório das recomendações de instalação do Avis Technique
