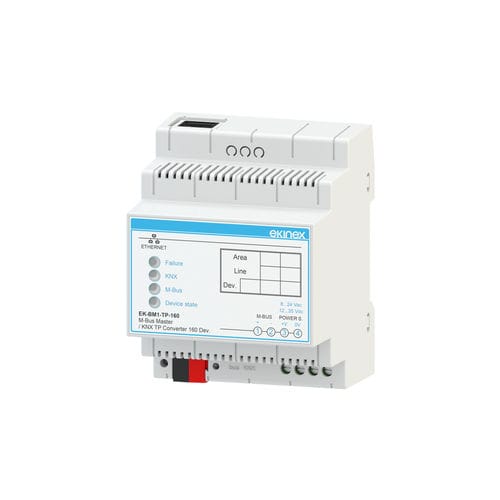

ゲートウェイインターフェイス モジュール EK-BM1-TP-20

DINレールKNXM-Bus

製品説明 Ekinex® M-Bus - KNX ゲートウェイは、M-Bus と KNX TP ネットワーク間のプロトコル変換を行います。本デバイスは M-Bus マスターとして機能します。 接続可能なM-Busスレーブデバイスの最大数が20台、40台、80台、160台の各ネットワークに対応したバージョンが用意されています。本装置にはKNXバス通信モジュールが内蔵されており、35 mm DINレールへの取り付けに適しています。別途補助電源が必要です。 技術仕様 電源：M-Busネットワークから供給 24 Vdc時の消費電力：3.5 VA（無負荷時）； 4、5、8、または14 VA（それぞれ20、40、80、または160台のM-Busデバイス接続時） 通信 KNX側 電源から電気的に絶縁されたKNX TP（ツイストペア）通信ポート ボーレート 9600ボー 1440バイトの揮発性「KNXイメージ」メモリバッファ M-Bus側 M-Bus通信ポート（有線版、2極ケーブル） 300～9600ボーから選択可能なボーレート 1～250のデバイスアドレス設定 M-Busスレーブデバイスマッピングによる可変読み取り 1440バイトの揮発性「M-Busイメージ」メモリバッファをサポート 構成 イーサネット通信ポート（IEEE 802.3）、RJ45コネクタ、ケーブルカテゴリ：5E以上 納品内容 本製品およびKNXバスに接続するための端子台が含まれます。 その他の情報 M-Bus（Meter-Bus）は、熱エネルギー、電気、ガス、水道メーターから取得したデータを遠隔で読み取るための標準プロトコルです。M-Busは、EN 13757「遠隔検針用通信システム」の第2部（物理層および接続層）および第3部（アプリケーション層）に完全に準拠しています。
