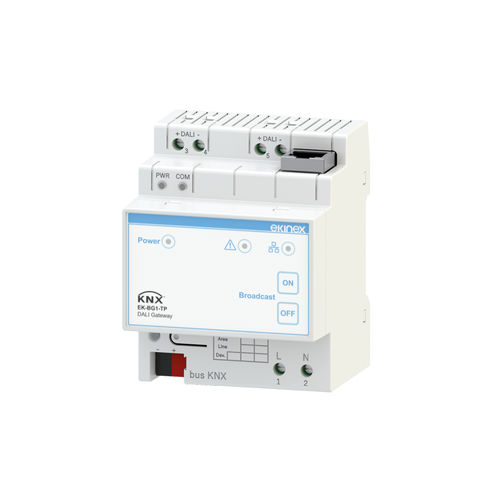

ゲートウェイインターフェイス モジュール EK-BG1-TP

DINレールKNXイーサネット

DALIネットワークとKNX(TP)ネットワークのゲートウェイ(プロトコル変換)として機能するデバイス。設定は、内蔵のイーサネット通信ポートを介して、ETSツールまたは専用のPCソフトウェアアプリケーションのいずれかで行うことができます。EN 60715レール上の分電盤に取り付け可能（18mmのモジュールユニット4個）。ホームオートメーションやビルディングオートメーション用のKNX設備で使用可能。 電源はAC230V プログラミング要素KNX標準プログラミングボタン 表示要素電源LED、DALI故障LED、DHCP ON LED 操作要素メンブレンボタン放送ON、メンブレンボタン放送OFF 安全クラスII DIN35mmプロファイルレールへの設置（EN60529に準拠 保護等級IP20 寸法4モジュール イーサネット・インターフェース（IEEE 802.3）、RJ45コネクタ付き、ケーブル・カテゴリー5E以上 KNX TP（ツイストペア）通信ポート，9600ボー，装置の電源から電気的に絶縁されている KNXバスからの消費電流 < 13 mA DALI通信ポート，装置の電源およびKNX通信ポートとは電気的に絶縁されている。 DALIのボーレート1200 bps DALI電圧：9.5 V～22.5 V（公称値14 V) ケーブル最大長：300m（断面積1.5mm2) DALIデバイスの最大数64 DALIグループの最大数：16 DALIシーンの最大数：16 最大64台のDALI機器を、最大16グループ、16シーンで制御可能 ブロードキャスト機能 個別アドレス、グループアドレス、集中アドレス ライトシナリオの作成 DALI機器の状態をKNX経由で読み取ることが可能（明るさや機器のエラーなど DALIバス用の電源を内蔵 プログラミング用コンフィギュレーターアプリケーション
