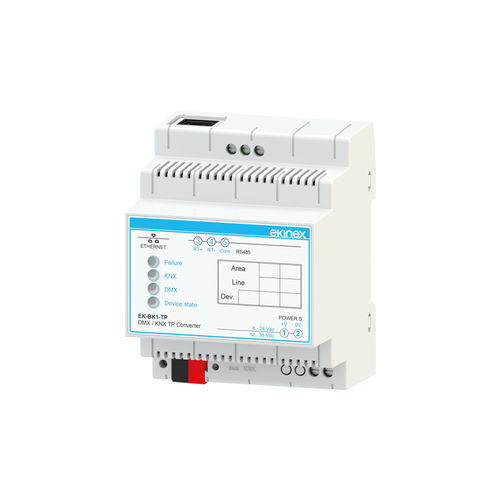

ゲートウェイインターフェイス モジュール EK-BK1-TP

DINレールKNXDMX

DMXネットワークとKNX（TP）ネットワーク間のゲートウェイ（プロトコル変換）として機能する装置です。EN 60715レール上の分電盤に取り付け可能（18mmのモジュールユニット4個）。ホームオートメーションやビルディングオートメーション用のKNX設備で使用されます。 電気的に絶縁されたRS485シリアル通信ポート、ラインターミネーター（120オーム）を有効にするための1方向のDIPスイッチ DMXマスター通信 250kボーの通信速度 0から512までのデバイスアドレッシング 最大512台のDMXデバイスに1バイトのレジスタ書き込み可能 KNX TP (ツイストペア) 9600ボーの通信ポート、電源から電気的に絶縁されています。 1440バイトのイメージKNXバッファを持つ揮発性サポートメモリ ゲートウェイ機能（プロトコル変換）を持つKNXデバイス DMXプロトコルのシリアルRS485ネットワーク（マスター機能）と DMXプロトコルによるシリアルRS485ネットワーク（マスター機能）と、ツイストペア通信ケーブルによるKNX TPネットワークとのゲートウェイ機能（プロトコル変換）を備えたKNXデバイスです。 通信ケーブルで接続します。以下のような統合に最適です。 RS485シリアルネットワーク上のDMX機器を、KNXベースの住宅やビルのオートメーションシステムに統合する際に最適です。 DMX ekinex® EK-BK1-TPゲートウェイは、パネルマウント用のKNXモジュラーユニットです。 パネルマウント用のKNXモジュラーユニットです。これにより、以下のことが可能になります。 1台または複数のスレーブ機器との情報交換 RS485差動シリアルネットワーク上でDMXプロトコルを介して プロトコルで情報交換することができます。ekinexゲートウェイはDMXマスターとして動作します。また DMXネットワークで交換された情報は ツイストペア（TP）通信ケーブルを使ってKNXネットワーク上で更新されます。 通信ケーブルで更新されます。 このデバイスは一方通行のデータストリームを管理します。 バイトのKNXデータが定義され、それぞれがDMXネットワーク上の機器に関連付けられます。 最大12バイトのKNXデータが定義され，それぞれがDMXネットワーク上の機器に関連付けられます。ゲートウェイは、KNXマスターと ゲートウェイはKNXマスターからのデータを変換し、その値を対応するDMX機器に書き込みます。 対応するDMX機器に書き込みます。
