Modbus RTUプロトコルのイーサネットネットワークとKNX(TP)ネットワーク間のゲートウェイ(プロトコル変換)として機能するデバイス。Modbus RTUネットワーク上でのマスター機能。EN 60715レール上の分電盤に取り付け可能(18mmごとに4つのモジュールユニット)。ホームオートメーションやビルディングオートメーションのためのKNX設備での使用。
イーサネット(IEEE 802.3)通信ポート、RJ45コネクター、ケーブルカテゴリー5E以上
ModbusマスターRTU(リモート・ターミナル・ユニット)通信 - 0〜250のデバイス・アドレッシング
コイル、入力、入力レジスタのレジスタ交換 保持レジスタタイプ
単一および複数のレジスタの読み取りと書き込み
1440バイトの�Modbusイメージ�バッファを持つ揮発性サポートメモリ
KNX TP(ツイストペア)9600ボーの通信ポート、電源から電気的に絶縁されています。
1440 バイトの KNX イメージバッファを持つ揮発性サポートメモリ
ゲートウェイ機能(プロトコル変換)を持つKNXデバイス
イーサネットModbus RTUネットワーク(マスター機能)とKNX TPネットワーク間のゲートウェイ機能(プロトコル変換)を持つKNXデバイス。
ネットワーク(マスター機能)とKNX TPネットワーク間のゲートウェイ機能(プロトコル変換)を備えたKNXデバイスです(ツイストペア通信ケーブル使用)。
通信ケーブルを使用します。以下のような用途に最適です。
家庭やビルのKNXオートメーションシステムに、イーサネットネットワーク上のModbusデバイスを統合する際に最適です。

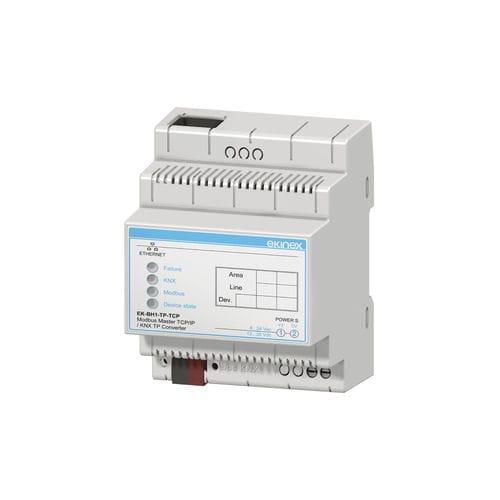

ModbusマスターTCP ekinex® EK-BH1-TP-TCP
ゲートウェイは、パネルマウント用のKNXモジュラーユニットです。これにより
1つまたは複数のスレーブ機器との情報交換が可能です。
スレーブ機器との情報交換を可能にします。
Modbus RTU (Remote Terminal Unit)プロトコルを使用して、イーサネットネットワーク上で1つ以上のスレーブ機器と情報を交換することができます。ゲートウェイは
ekinexゲートウェイがModbus Masterとして動作します。また
Modbusネットワーク上で交換された情報は
ツイストペア(TP)通信ケーブルを使ってKNXネットワーク上で更新されます。
ツイストペア(TP)通信ケーブルによってKNXネットワーク上で更新されます。
---
