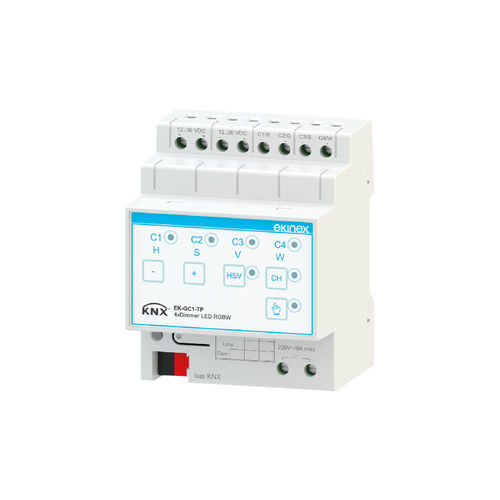

LED RGBW照明デバイスのスイッチングと調光のための4つ折りのKNXディマーアクチュエーター。EN 60715規格のレール上の分電盤に取り付け可能(18 mmのモジュールユニット4個)。ホームオートメーションやビルディングオートメーション用のKNX設備で使用可能。
単一または複数の照明器具のON/OFFスイッチングおよび輝度調整
各チャンネルにロジカルゲートと強制モードを搭載
メンブレン式押しボタンによる手動制御
LEDによる出力チャンネルのステータスフィードバック
押しボタンによる手動/自動モードの切り替え
各チャンネルのブロック機能
タイムスケジュール:オンとオフの切り替え遅延
RGBWシナリオへの統合
ekinex® EK-GC1-TP調光アクチュエータは、低電圧(12~30 Vdc)LEDの独立したスイッチングと調光のためのSモードKNXレールマウントモジュラーデバイスです。
低電圧(12~30Vdc)のLED照明機器をCVモード、PWMモードで独立してスイッチングし、調光するためのモジュール装置です。
照明器具の独立したスイッチングと調光を行うSモードのKNXレールマウント・モジュール装置で、PWM変調によるCVモードです。典型的なアプリケーションは
典型的なアプリケーションは、バルク照明やアンビエントな背景効果に使用されるLEDストリップです。
アンビエントな背景効果に使用されます。
出力は以下のように管理できます。
- 4つの独立したチャンネル(白または単色)として。
- 2チャンネルの「デュアルホワイト」ストリップ(寒色系と暖色系の白)、2チャンネルの「デュアルホワイト」ストリップ(寒色系と暖色系の白)。
暖色系の白)。)
- 1つのRGB(+W)カラーチャンネルとして。
本機はバス通信モジュールを内蔵しており、配電盤やキャビネットへのレールマウントに対応しています。このデバイスは、以下の動作をします。
KNXデバイス(プッシュ型機器など)から送られてくるバスからのコマンドテレグラムを受信します。
KNXデバイス(押しボタン、センサー、その他のスイッチングデバイスや制御デバイスなど)から送信されたコマンドテレグラムをバスから受信します。
KNXデバイス(押しボタン、センサー、その他のスイッチや制御装置など)から送られてくるコマンド・テレグラムをバスから受信して
接続されている照明機器のランプの切り替えや調光を行います。出力チャンネルの手動操作は以下の通りです。
機器の前面にあるメンブレン式の押しボタンを使って
デバイスの
---
