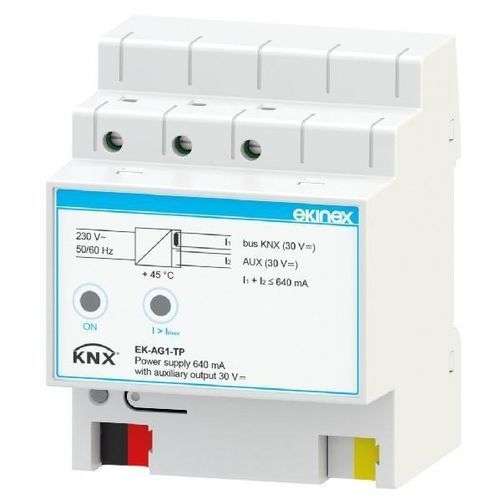

AC/DC電源 EK-AG1-TP

DINレールデュアル出力ビルディングオートメーションシステム

製品説明
Ekinexの640 mA KNXバス電源は、KNXバスの動作に必要な30 Vdcを供給・監視します。内蔵チョークにより電源とバス線の間がデカップリングされます。640 mAの電源で給電されるバス線には最大64台のバス機器を接続できます。出力は過負荷および短絡から保護されています。EK-AG1-TPバージョンは30 Vdcの補助出力を備えており、SELV電圧（安全極低電圧）を必要とする他の機器の補助電源として使用できます。2つの出力（KNXバス線と補助電源）から供給される総電流は640 mAを超えてはなりません。本機は短時間のネットワーク電圧の途絶（最大200 ms）に対応します。

技術仕様

• 入力電圧: 230 Vac, 50/60 Hz
• 消費電力: 22 W
• 損失: < 3 W
• 出力電圧（KNXバス）: 30 Vdc
• 出力電圧（補助出力）: 30 Vdc
• 定格電流（出力合計）: 640 mA
• バッファ時間: 200 ms

納品内容
納品にはバス接続用の端子台1個が含まれ、補助出力接続用の第2の端子台が付属します。

機能 / 特徴

• プラスチック筐体
• KNX端子台によるバスライン接続
• 補助出力用の専用端子台による接続
• 230 Vac電源はねじ端子で接続
• 気候分類 3K5、機械分類 3M2（EN 50491-2準拠）
• 汚染度 2（IEC 60664-1準拠）
• 保護等級 II
• 35 mmレールに取付け（EN 60715準拠）
• 幅: 4モジュール単位（1 MU = 18 mm）
• 保護等級: IP20（設置時）
• 重量: 165 g

構成と導入
本機は設定を必要としません。ETSアプリケーション: APEKAG1TP##.knxprod (## = バージョン)。

仕様 / 技術仕様

• 型番: EK-AG1-TP
• ブランド: Ekinex
• 入力電圧: 230 Vac, 50/60 Hz
• 消費電力: 22 W
• 損失: < 3 W
• 出力電圧（KNXバス）: 30 Vdc
• 出力電圧（補助出力）: 30 Vdc
• 定格電流（出力合計）: 640 mA
• バッファ時間: 200 ms
• プラスチック筐体
• バス接続用KNX端子台
• 補助出力用専用端子台
• 230 Vac用ねじ端子
• 気候分類: 3K5
• 機械分類: 3M2
• 汚染度: 2
• 保護等級: II
• 取付: 35 mm DINレール (EN 60715)
• 幅: 4モジュール単位（1 MU = 18 mm）
• 保護等級: IP20（設置時）
• 重量: 165 g
