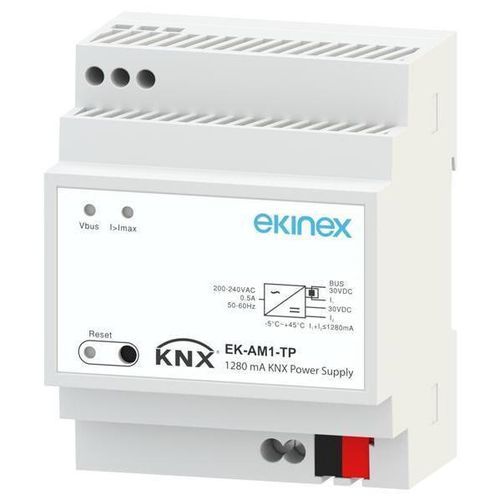

AC/DC電源 EK-AM1-TP

DCDINレール制御

概要
Ekinex EK-AM1-TP は、KNX バスの動作に必要な 30 Vdc を供給および監視する電源です。内部コイルにより電源とバスラインがデカップリングされています。出力には過負荷および短絡保護が備わっています。30 Vdc の補助出力を備え、両出力（バスライン＋補助）の合計電流は 1280 mA を超えてはなりません。最大 200 ms の短い電源瞬断に対応します。

技術データ

• 型番: EK-AM1-TP
• 入力電圧: 230 Vac、50/60 Hz
• 消費電力: 39 W
• 損失: < 3 W
• バスライン電圧: 30 Vdc +1/-2 Vdc（SELV）
• 補助出力電圧: 30 Vdc
• 定格電流（出力合計）: 1280 mA
• バッファ時間 / 短い電源瞬断に対応: 200 ms

機能

• プラスチック筐体
• KNX ターミナルによるバスライン接続
• 専用ネジ端子による補助電源接続
• ネジ端子による電源接続
• 出力の過負荷・短絡保護
• 電源とバスライン間のコイルによるデカップリング
• 保護等級 IP20（機器設置時）
• 気候区分 3K5、機械区分 3M2（EN 50491-2）
• 汚染度 2（IEC 60664-1）
• 保護区分 I
• 35 mm DIN レール取付（EN 60715）
• 幅: 4 モジュール幅（1 UM = 18 mm）
• 質量: 320 g

設定と設置
ETS® による設定は不要です。アプリケーションファイル APEKAM1TP ##.knxprod（## = バージョン）は、ETS プロジェクトへの追加用に提供されています。起動時は機器に供給される入力電源を投入してください。"Vbus" 表示の緑色 LED が正常動作を示します。

型番 / 発注情報

• 型番: EK-AM1-TP
• メーカー: Ekinex
