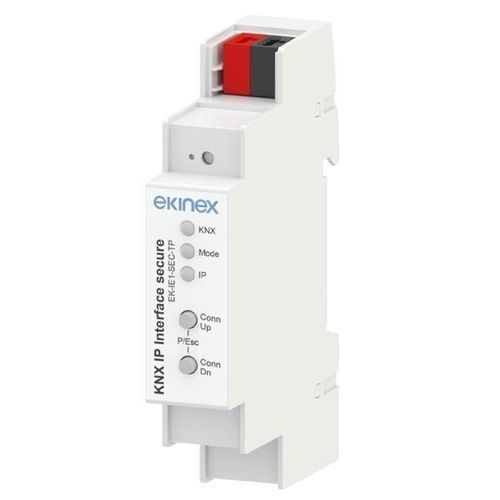

DINレールインターフェイス モジュール EK-IE1-SEC-TP

KNXIPLAN

説明
Ekinex EK-IE1-SEC-TP は、LAN を介して PC と KNX バス間の双方向データ接続を提供する KNX 用セキュア IP インターフェースです。KNXnet/IP トンネリングに対応し、ETS によるアドレッシング、パラメータ設定、監視、記録、診断を可能にします。装置は 35 mm DIN レール取り付けで、電源は KNX バスから供給されます。

技術データ

• 電源: KNX バス経由 (21–30 Vdc)
• 消費電流: KNX バスより 20 mA
• 同時 KNXnet/IP 接続数: 最大 8
• 動作温度: -5 ～ +45 °C
• 相対湿度: 5–93% 結露なきこと

機能 / 特長

• プラスチック製筐体
• 前面にプログラミング用ボタンと LED
• KNX バスおよび Ethernet の状態/トラフィック LED
• 特殊機能を有効にするためのボタン
• KNX ターミナルによるバス接続
• RJ45 コネクタによる Ethernet 接続
• 35 mm DIN レール取り付け (EN 60715 準拠)
• 幅: 1 モジュールユニット (1 MU = 18 mm)
• 保護等級: IP20 (装置設置時)
• ETS で有効化可能な KNX Secure 技術をサポート

設定と起動
設定および起動には ETS5 以降が必要です。ETS 用アプリケーションプログラム: APEKIE1SECTP##.knxprod (## = バージョン)。

技術仕様 / スペック

• 電源: KNX バス経由 (21–30 Vdc)
• 消費: KNX バスより 20 mA
• KNXnet/IP 接続: 最大 8 同時接続
• 動作温度: -5 ～ +45 °C
• 相対湿度: 5–93% 結露なきこと
• 取り付け: 35 mm DIN レール (EN 60715)
• 寸法: 1 モジュールユニット (1 MU = 18 mm)
• 保護: IP20 (装置設置時)
• インターフェース: RJ45 Ethernet と KNX ターミナル
• セキュリティ: KNX Secure サポート
