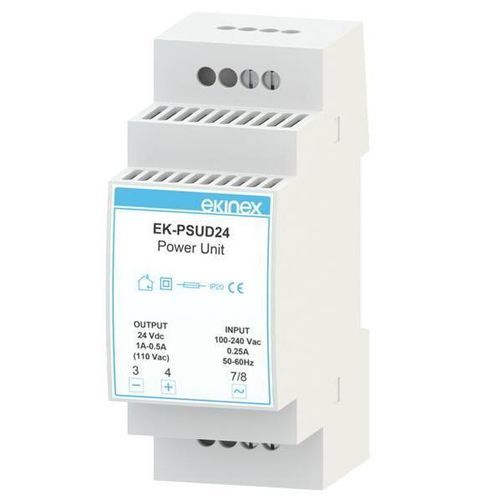

AC/DC電源 EK-PSUD24

DC/DCDINレール制御

製品説明
Ekinex® EK-PSUD24 は、汎用入力と出力電圧可変機能を備えたコンパクトなDINレール取付けスイッチング電源です。100–240 Vac（50/60 Hz）または110–350 Vdcの入力に対応し、23.3〜28 Vdcの可変出力を供給します。UL94V-0の難燃性プラスチック筐体（2モジュール）に収められ、温度・過負荷・短絡保護を備え、配電盤での安定した運用が可能です。

接続

• 電源入力用スクリュー端子
• 負荷出力用スクリュー端子
• 出力電圧調整用スクリュー端子

技術データ

• 入力電圧: 100–240 Vac 50/60 Hz または 110–350 Vdc
• 入力電流: 0.20 A（@115 Vac） / 0.22 A（@230 Vac）
• 入力保護: ヒューズ
• 出力電流: 最大 0.5 A（@115 Vac）
• ホールドアップ時間: 7 ms（@115 Vac） / 15 ms（@230 Vac）
• リップル: < 50 mV rms
• 保護機能: 温度、過負荷、短絡
• 消費電力: 4 W（@230 Vac）
• 動作温度: -10〜+60 °C
• 相対湿度（非結露）: 0〜95%
• 保護等級: IP20
• 寸法（WxHxD）: 35.5 x 90 x 60 mm
• 質量: 110 g
• 筐体: UL94V-0 難燃プラスチック
• 取付: 35 mm DINレール（2 UM）
• 端子: スクリュー端子、最大ケーブル 2.5 mm²
• 規格: CEI EN 64-8 PELV/SELV、CEI EN 60950-1、CEI EN 61000-6-1、CEI EN 61000-6-3、CEI EN 55011、CEI EN 55014

機能 / 特長

• トリマーで出力電圧を23.3〜28 Vdcに調整可能（星形ドライバーで調整）
• 制御盤内スペースを節約する2モジュールのコンパクトフォームファクタ
• Ekinex® Delégo EK-DEL-...モジュールやその他24 Vdc制御機器の電源に適合

設定および導入
設定は不要です。入力と出力を接続し、必要に応じて出力電圧を調整して35 mm DINレールに固定してください。

技術仕様

• 型番: EK-PSUD24
• 入力: 100–240 Vac 50/60 Hz または 110–350 Vdc
• 可変出力: 23.3–28 Vdc
• 出力電流: 最大 0.5 A（@115 Vac）
• 入力電流定格: 0.20 A（@115 Vac） / 0.22 A（@230 Vac）
• ホールドアップ時間: 7 ms（@115 Vac） / 15 ms（@230 Vac）
• リップル: < 50 mV rms
• 保護: 温度、過負荷、短絡；入力ヒューズ
• 消費電力: 4 W（@230 Vac）
• 動作温度: -10〜+60 °C
• 相対湿度（非結露）: 0〜95%
• フォームファクタ: 2 UM（1 UM = 18 mm）、35 mm DINレール取付
• 筐体: UL94V-0 難燃プラスチック
• 端子: スクリュー端子、最大ケーブル 2.5 mm²
• 保護等級: IP20
• 寸法: 35.5 x 90 x 60 mm
• 質量: 110 g
• 規格: CEI EN 64-8 PELV/SELV、CEI EN 60950-1、CEI EN 61000-6-1、CEI EN 61000-6-3、CEI EN 55011、CEI EN 55014
