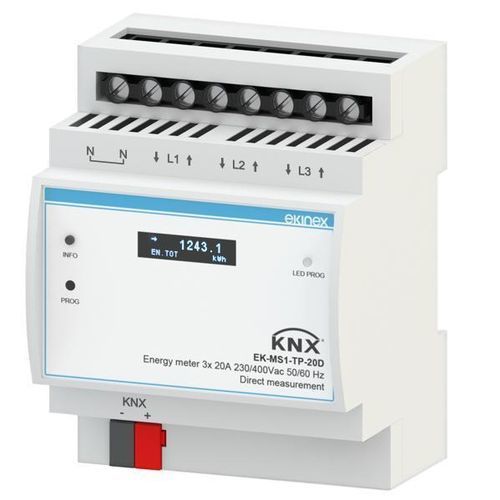

三相電力量計 EK-MS1-TP-20D

単相デジタル多重配路

説明
測定できないものは改善できない：EkinexはSmart Meteringソリューションで建物のエネルギー効率を支援します。 KNX三相二次電力量計は、双方向カウント（流入/流出）で有功および無効電力量を測定するために設計されています。測定した電気パラメータをKNXバス上に公開し、エネルギー管理および自動化システムに統合できます。

技術データ

• 定格電圧 Un：3x230/400 V AC（±20%）
• 定格周波数 fn：50 Hz
• 直接接続電流 Imax：20 A
• バスからの消費電流：< 10 mA

供給内容
KNXバスラインへの接続用端子が供給範囲に含まれます。

機能 / 特長

• 測定値および診断情報を表示するOLEDディスプレイ
• 単相および三相回路向けの有効/無効パラメータの双方向測定
• 3つの測定回路；それぞれ独立した単相回路として使用可能
• ねじ端子による直接接続；導体断面積最大4 mm²まで対応
• 精度：2%未満
• KNX端子を介したバス接続用の統合通信モジュール
• 4 UM モジュール式プラスチックハウジング（1 UM = 18 mm）

設定と試運転
パラメータと動作はETSで設定可能です。設定および試運転には ETS5 以降が必要です。ETS用アプリケーションプログラム：APEKMSXTP##.knxprod

仕様

• 測定項目：有効電力量および無効電力量、電流、電圧、有効/無効電力、力率などの電気パラメータ
• 流入および流出のための双方向カウント
• 直接接続で最大20 Aまでの3つの測定回路；独立した単相回路として使用可能
• 値をKNXバスに公開する統合KNX通信モジュール；総計/部分計数器、比較器および構成可能な論理機能
• EN 60715準拠のDINレール取り付け、配電盤および制御盤向け
• 表示：測定値および診断情報用OLED
• 精度：< 2%
• ハウジング：4 UM モジュール式プラスチックハウジング（1 UM = 18 mm）
• 接続端子：導体断面積最大4 mm²に対応するねじ端子
• バス消費電流：< 10 mA
