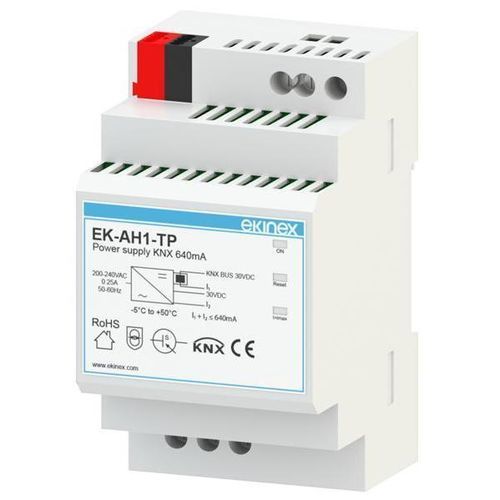

AC/DC電源 EK-AH1-TP

DINレール制御デュアル出力

製品説明
Ekinex® EK-AH1-TP は、KNX システムに必要な 30 Vdc を生成および監視する KNX バス用電源です。電源とバス線の間にデカップリングコイルを内蔵し、過電圧、過電流、短絡保護を備えています。別途 30 Vdc の補助出力を備え、他の SELV 機器への給電に使用できます。バス出力と補助出力の合計電流は 640 mA を超えません。短時間の電源遮断に対応します。

技術データ

• 供給電圧: 200–230 Vac、50/60 Hz
• 消費電力: 20 W
• 損失: < 3 W
• バス電圧: 30 Vdc ±5% (SELV)
• 補助出力電圧: 30 Vdc
• 定格電流（出力合計）: 640 mA
• バッファ時間: 200 ms

給電
KNX バス線への直接接続用端子を装備しています。

機能 / 特長

• プラスチック筐体
• KNX 端子によるバス接続
• 専用ねじ端子による補助電源接続
• 電源入力はねじ端子
• 保護等級: IP20（機器設置時）
• 気候クラス: 3K5、機械クラス: 3M2（EN 50491-2）
• 汚染度 2（IEC 60664-1）
• 安全クラス II
• 35 mm DIN レール取付け（EN 60715）
• 幅: 3 モジュール（1 UM = 18 mm）
• 重量: 195 g

設定と据付
機器の設定は不要です。ETS アプリケーションプログラム: APEKAB1TP##.knxprod (## = release).

技術仕様

• 型番: EK-AH1-TP
• ブランド: Ekinex
• 供給電圧: 200–230 Vac、50/60 Hz
• 消費電力: 20 W
• 損失: < 3 W
• バス電圧: 30 Vdc ±5% (SELV)
• 補助出力電圧: 30 Vdc
• 定格電流（出力合計）: 640 mA
• 保護: 過電圧、過電流、短絡
• バッファ時間: 200 ms
• 保護等級: IP20（設置時）
• 気候クラス: 3K5、機械クラス: 3M2（EN 50491-2）
• 汚染度: 2（IEC 60664-1）
• 安全クラス: II
• 取付: 35 mm DIN レール（EN 60715）
• 幅: 3 モジュール（1 UM = 18 mm）
• 重量: 195 g
• ETS アプリケーションプログラム: APEKAB1TP##.knxprod
