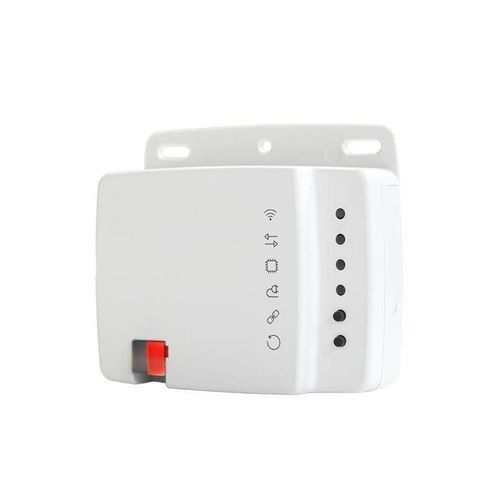

空調用コントロールモジュール EK-AI6-TP

温度壁取り付け式屋内用

説明
Ekinexは、認証済みプロトコルによる空調のKNX統合を提供します。EK-AI6-TP KNX VRF制御インターフェースは、空調メーカーと共同で開発・検証されたプロトコルを用いてインバータ/VRF室内機との双方向通信を実現します。KNXビルオートメーションシステムとVRV/VRF空調ユニットの統合はプラグアンドプレイで、アダプタや外部電源を必要としません。データ交換は双方向で、動作と状態の確認およびエラー検出が行われます。

利用可能な制御

• ON/OFF
• モード（Cool, Heat, Auto, Dry, Fan）
• ファン速度
• 温度設定値
• 室温フィードバック
• 診断
• 消費電力モニタリング

接続

• 標準コネクタ付きKNXポート
• インバータ/VRF室内機への直接接続用端子
• 追加デジタル入力用端子

供給内容
KNXバス接続用端子、追加デジタル入力用端子、インバータ/VRF室内機接続用ケーブルが同梱されます。

コード表
コード / タイプ
EK-AI6-TP-DA0 / KNX通信対応 VRF制御インターフェース (Daikin Residential)
EK-AI6-TP-DA1 / KNX通信対応 VRF制御インターフェース (Daikin Sky Air / VRV)
EK-AI6-TP-LGE / KNX通信対応 VRF制御インターフェース (LG)
EK-AI6-TP-MEL / KNX通信対応 VRF制御インターフェース (Mitsubishi Electric)
EK-AI6-TP-PA0 / KNX通信対応 VRF制御インターフェース (Panasonic RAC Domestic)
EK-AI6-TP-PAN / KNX通信対応 VRF制御インターフェース (Panasonic PACi)
EK-AI6-TP-SA2 / KNX通信対応 VRF制御インターフェース (Samsung NASA)
EK-AI6-TP-TOS / KNX通信対応 VRF制御インターフェース (Toshiba)

機能 / 特長

• 複数のユニットパラメータの制御
• 通信中のエラー検出
• LEDステータス表示
• KNX端子によるバスライン接続
• 3つの設定可能なデジタル入力
• KNXバスによる給電

設定と試運転
デバイスのKNX機能設定にはETSアプリケーションを使用します。

注意
本機はDaikin、Mitsubishi Electric、Toshiba、Panasonic、LG、Samsungなどのメーカー向け通信インターフェースを用意しています。制御および監視の一部機能は各メーカーの特定のVRF/VRVモデルにより利用不可または制限される場合があります。
