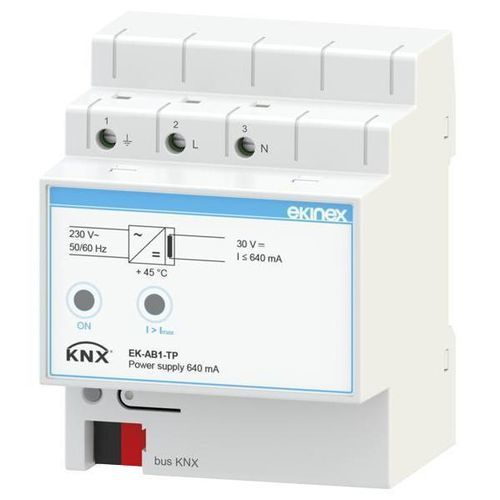

AC/DC電源 EK-AB1-TP

DINレール制御単一出力

製品説明
Ekinex® EK-AB1-TPは、KNX動作に必要な30 Vdcのバス電圧を供給・監視する640 mAのKNXバス電源です。内蔵のチョークコイルが電源とバス線のデカップリングを行います。640 mAの電源で給電されるバス線には最大64台のKNX機器を接続できます。出力は過負荷および短絡から保護されており、ビルオートメーションの安定した動作を確保します。

技術データ

• 入力電圧：230 Vac、50/60 Hz
• 消費電力：22 W
• 損失：< 3 W
• 出力電圧（KNXバス）：30 Vdc
• 定格電流（出力合計）：640 mA
• バッファ時間：200 ms

梱包内容
バス接続用の端子ブロック1個が付属します。

機能 / 特徴

• プラスチック筺体
• KNX端子によるバス線接続
• ビス端子による230 Vac電源接続
• 気候分類：3K5、機械分類：3M2（EN 50491-2による）
• 汚染度 2（IEC 60664-1による）
• 保護等級 II
• 35 mm DINレールへの取付（EN 60715による）
• 4モジュールユニット（1 MU = 18 mm）
• 設置時保護等級 IP20
• 重量：150 g（EK-AB1-TP）

設定と試運転
本機は設定を必要としません。ETSアプリケーションプログラム：APEKAB1TP##.knxprod (## = release)。

仕様 / 技術仕様

• 型番：EK-AB1-TP
• 入力電圧：230 Vac、50/60 Hz
• 出力電圧：30 Vdc（KNXバス）
• 定格出力電流：640 mA
• 消費電力：22 W；損失 < 3 W
• バッファ時間：200 ms
• 取付：35 mm DINレール；4モジュールユニット（1 MU = 18 mm）
• 保護等級：IP20（設置時）
• 重量：150 g
