スライド式ファサード

木製316ステンレス鋼日射遮蔽用

導入

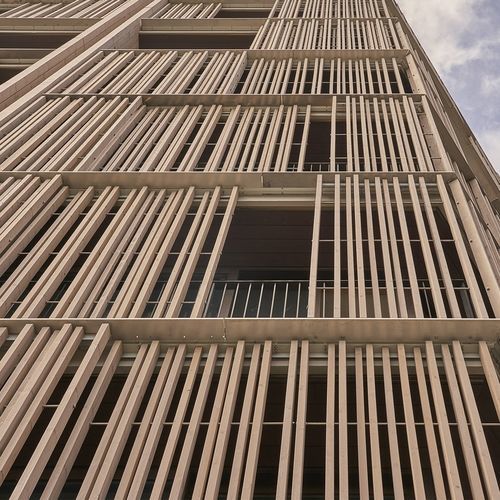

Gubia Facade Sliding System は、日射制御および建築外装用に設計された木製スライディングファサード格子です。洗練された意匠と、屋外での耐久性や塩害環境への適合を両立させています。

革新と持続可能性
被覆材は FSC または PEFC 認証木材を使用しています。材料と仕上げは R+D+i の開発により長期的な性能を確保し、持続可能な調達と曝露条件に適した処理を重視しています。

システムの構成要素
パネルは無垢材ルーバーで構成され、AISI 316 ステンレス製のロッドで接合され、同材の保護チューブが仕切りとして用いられます。下部設置の AISI 316 転落防止滑車は高さ調整可能で、各滑車は最大100 kg の荷重に対応する仕様です。材種、ルーバー断面、間隔は設置条件に応じて選択可能で、使用クラス 3.2 に適合します。

試験と品質
実物大のモックアップやプロトタイプ、試験で動作、軸受特性、摩擦係数、荷重・押力、および調整機構を検証しています。木材の接着引張試験、摩耗抵抗、人工・自然耐候試験は独立試験所での検証を受け、耐久性を担保しています。

機能性と意匠
ルーバー断面や間隔の選定により採光と自然換気を調節できます。下部支持により汚れの蓄積による機能不具合が低減され、仕上げ部材を見せない設計により整ったファサード表現が得られます。可動パネルと固定パネルを組み合わせたファサード構成が可能です。

施工とエネルギー効率
ルーバー間隔とパネル配置により光の取り入れを精密に制御します。プレファブリケーションと工場での調整製作により、プロジェクト要件に適合したカスタムソリューションを提供し、建物のエネルギー効率に寄与します。

技術仕様

• 製品名: Gubia Facade Sliding System
• 被覆材: FSC または PEFC 認証木材
• 木材適合性: 無垢材ルーバー、使用クラス 3.2 に適合
• 金属部材: AISI 316 ステンレス製ロッドおよび保護チューブ
• 軸受: AISI 316 転落防止滑車、下部設置、高さ調整可能
• 滑車耐荷重: 各滑車最大 100 kg に対応
• パネル構造: 最小限の見える枠を持つプレファブリケート式スライディングパネル
• カスタマイズ: 木種、ルーバー断面、間隔、仕上げを選択可能
• 耐久性検証: 実物大試験、モックアップ、プロトタイプ、独立試験所による検証
• 木材試験: 引張接着、摩耗抵抗、人工・自然耐候試験
• 設計上の利点: 日射制御、換気調整、下部支持によるメンテナンス低減
• 開発: 技術部門と生産主導の R+D+i
• マルチメディア: 動作を示す運用ビデオあり
