防音ドア GUBIA®

屋内用木製EPDM

製品概要
GUBIA Acoustic Door Systemは、最大43 dBAの音響低減を実現する木製の防音ドアです。持続可能な材料とモジュール式の構成、建築プロジェクト向けの加工方法を組み合わせ、音響性能と意匠性を両立します。

革新性と持続可能性
持続可能な森林管理由来の材料およびFSC認証バンブーを採用し、断熱材と吸音材を組み込むことで環境負荷を低減しつつ、検証済みの音響性能を確保します。プロジェクト要件に応じたカスタマイズが可能です。

構成部材

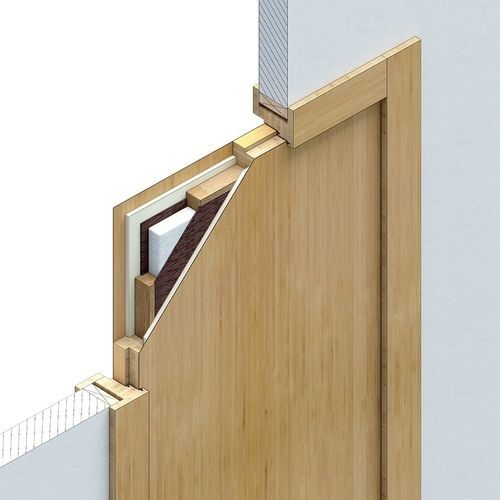

• ドア本体：内部にバンブーのソリッドパーツを持ち、両面はファイバーボード、内部に断熱・吸音材、外装はバンブーの化粧板。
• 枠：外部見切りとして機能するバンブーのソリッド枠、二重重なりとEPDMの音響シールを備える。
• シール・ウェザーストリップ：枠部のEPDM音響シールおよび下部の二重音響ウェザーストリップでRwおよびRAの加重低減指数を向上。
• 金物：機械式または電気機械式の錠、3D調整可能なプレートまたは埋め込み型ステンレス鋼製ヒンジを選択可能。金物はCEおよびUNE-EN規格に準拠。
• 材料・仕上げ：バンブーと同等以上の密度を持つ他の木材でも製作可能。塗装（ニスまたはラッカー）や光沢レベル、耐火等級の選択が可能。
• カスタマイズ：寸法、表面仕上げ、加工はCNC成形と工場での組立によりプロジェクト仕様に合わせて対応。

開発プロセスと試験
本システムはAPPLUS+の試験で音響・熱性能が検証されています。基準試験体は厚さ合計72 mmの片開きドアです。建物構造の影響がある周波数帯については補正を行い、結果の精度を確保しています。

意匠
天然木の化粧板とバンブーの見切りが建築的な仕上げを提供します。化粧板や仕上げ、見切りのカスタマイズにより、さまざまな内装や外装環境に調和させることが可能です。

木構造と省エネ効果
持続可能な木材、バンブー化粧、断熱コアの採用により、建物の熱効率向上に寄与し、長期的な運用エネルギーの低減に貢献します。

製造技術
CNC成形、精密加工、接着、工場での管理された組立を用いて、寸法精度、再現性、安定した音響特性を確保します。

技術仕様

• 音響低減：最大43 dBA（加重）
• 試験サンプル：片開きドア、総厚72 mm（APPLUS+試験）
• ドア構成：バンブーのソリッド周辺構造、ファイバーボード面、内部断熱・吸音材、外装バンブー化粧板
• 枠：二重重なりとEPDM音響シールを備えたバンブーソリッド枠
• シール：EPDM音響シール；RwおよびRA指数を高める二重下部音響ウェザーストリップ
• 金物オプション：機械式または電気機械式錠；3D調整可能なステンレス製ヒンジ；CEおよびUNE-EN準拠
• 材料：FSC認証バンブー；バンブー以上の密度を持つ他の木材も選択可
• 仕上げ：ニスまたはラッカー仕上げ、複数の光沢レベル；耐火等級の選択可
• 製造：CNC成形、精密加工、接着、工場組立
• 品質試験：APPLUS+ラボでの音響および熱性能試験
