木製スラット GUBI-SLATS

現代風FSC認証持続的

概要
GUBI-SLATS (ond) は、無垢竹のスラットと曲面形状や特定の波形に対応する専用下地で構成される波状天井システムです。建築表現、技術性能、持続可能性を一体化した一つの構築ソリューションとして設計されています。

動きのある建築
従来の平坦な天井とは異なり、本システムは空間の受け取り方を変える動的な面をつくります。波形はプロジェクトごとに設計可能で、さまざまな曲率半径、高さ、構成に適応します。異なる寸法、間隔、配置のスラットを組み合わせることで、光と影の変化するパターンを生み出し、天井が内装設計の決定的要素となります。

構造・施工
波状天井の形状的複雑さは、精度、安定性、耐久性を確保する施工手法によって扱われます。システムは、曲げ加工された金属構造（溶融亜鉛めっき鋼管、オメガ補強プロファイル）と調整可能な吊り金具を基本としています。竹スラットは加工アルミプレートで機械的に固定され、精密な施工と高い寸法安定性を実現します。

音響的快適性と空間品質
視覚的な効果に加え、波状天井は音響調整に寄与します。スラットの可変ジオメトリは音の拡散を促進し、講堂、空港ターミナルなどの大空間での音響認識を改善します。

無垢竹：強度、持続可能性、安全性
本システムは無垢竹スラットを使用して製造され、高い曲げ強度、湿気による寸法変化の低さ、優れた構造性能を提供します。防火処理により EN 13501-1 に基づく反応性難燃等級 B-s1,d0 まで対応可能です。FSC認証竹の使用も選択でき、LEED や BREEAM 等の環境認証取得を支援します。

代表事例

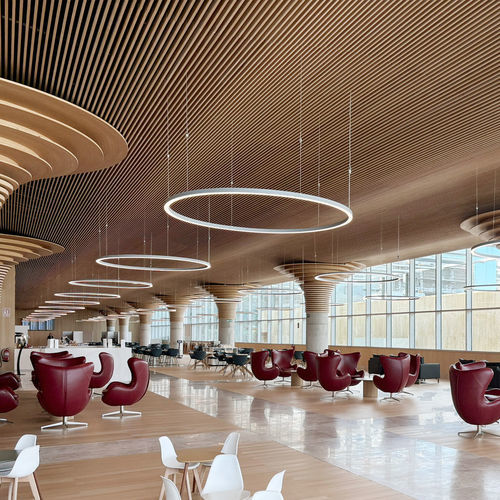

GUBI-SLATS (ond) の顕著な導入例として、パルマ・デ・マヨルカ空港のVIPラウンジがあり、波状の音響天井が床や垂直仕上げと一体となって凹凸のある連続的な建築表皮を形成しています。大規模な竹要素と精密に曲げた金属構造、スラットモジュールが組み合わされています。

用途

• 講堂（Auditoriums）
• 空港ターミナルおよびVIPラウンジ
• 企業ビル
• 文化施設およびその他の大空間公共インテリア

特長 / 技術仕様

• 製品名 / 型番: GUBI-SLATS (ond)
• 主材料: 無垢竹スラット
• 構造: 溶融亜鉛めっき鋼管およびオメガ補強プロファイルを用いた曲面金属下地
• 固定方法: 加工アルミプレートによるスラットの機械固定
• 吊り具: 曲率や許容差に合わせて調整可能な吊り要素
• ジオメトリ: 異なる曲率半径、高さ、構成に適応可能なカスタム波形
• 設計の柔軟性: スラット寸法、間隔、配置の可変により独自の光と影の構成を実現
• 音響性能: 可変ジオメトリにより音の拡散を促進し、大空間での音響調整に寄与
• 防火性能: EN 13501-1 に基づき B-s1,d0 までの防火処理オプション
• 持続可能性: FSC認証竹のオプション；LEED や BREEAM の目標を支援
• 材料特性: 高い曲げ強度、湿気による寸法変化が小さい、優れた構造性能
• 典型的用途: 大規模天井、天井・外装・床を組み合わせた統合的建築被覆
