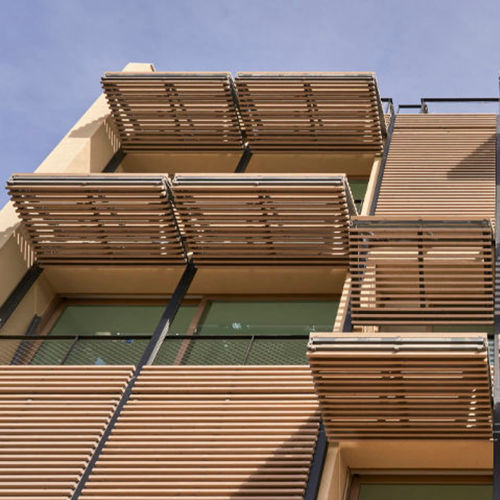

折りたたみ式ブリーズ・ソレイユ GUBI-VFOLDING®

アルマイト処理されたアルミ製ステンレス製外壁用

概要
垂直折りたたみ格子 GUBI-vFOLDING は、外装ファサード向けに設計された特許取得済みの日射制御システムです。木製ルーバーの垂直移動と折りたたみにより、自然採光と換気を自動で調整でき、複数の開口位置と精密な制御を提供します。

ファサードにおける木製格子
持続可能なファサード設計では、木製格子が技術的かつ意匠的に優れた解決策となります。木製ルーバーの採用により日射と換気を調整でき、人工照明の必要性を低減し、自然換気を高めることで建物のエネルギー効率に寄与します。

垂直折りたたみ格子 GUBI-vFOLDING の特徴
GUBI-vFOLDING は完全に覆われた電動機構により、二つのパネルの垂直折りたたみを駆動します。フレームはアルミ製でステンレス製のヒンジで接続され、水平および垂直の補強材と、多点固定の側面ガイドを備えており、安定性と耐久性を確保します。フレームは外側に折りたたまれ、さまざまなプロファイルやルーバー配列の採用が可能です。

垂直折りたたみ設計の汎用性
本システムは多様な仕上げや被覆プロファイルに対応し、異なる建築スタイルに適合させることができます。側面ガイドは建物構造に埋め込んで統合することも、複数のアンカリング方式に適応させることも可能です。側面ガイドはシステム荷重に対する十分な支持能力を持つよう設計されています。

用途と持続可能性
GUBI-vFOLDING は、日射制御、自然採光、換気の調整が求められる住宅、商業、文化施設のファサードに適しています。ルーバーの主要材料として木材を使用することで、持続可能な建築慣行と環境効率の目標に合致します。これにより人工照明への依存が減り、建物の運用エネルギーの低減に寄与します。

マルチメディア
製品には、動作を示すデモ動画およびMP4ファイルが関連付けられています（マルチメディアファイルは製造元によりホストされています）。

特長 / 技術仕様

• 商品名: GUBI-vFOLDING
• 分類: 垂直折りたたみ格子 / 日射制御システム
• 特許状況: 最近特許取得
• 駆動方式: 二つのパネルの垂直折りたたみを行う隠蔽型電動システム
• フレーム材質: アルミニウム
• ヒンジ: ステンレス鋼
• 補強: フレームに組み込まれた水平および垂直補強
• ガイド: 多点固定機構を持つ側面ガイド; アンカリングの適応が可能; 建物構造への埋め込み対応
• 被覆: さまざまなプロファイルと仕上げが選べる水平木製ルーバー
• 折りたたみ方向: フレームは外側に折りたたまれる
• 機能: 自然採光と換気の調整; 日射制御; エネルギー効率の向上
• 適用: 住宅、商業、文化施設のファサード
