パネルサイディング JI 160-600

金属板リブ付き立ちはぜ継

製品説明

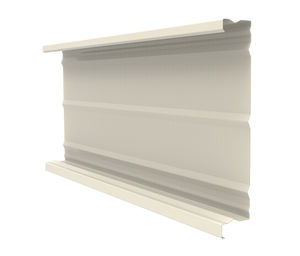

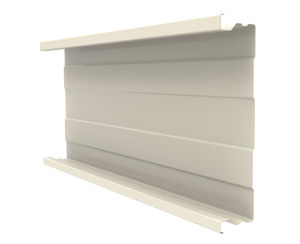

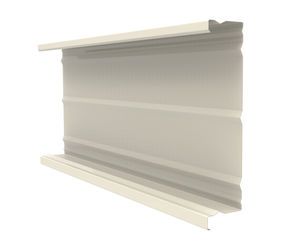

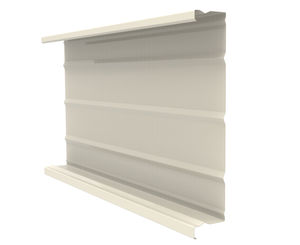

JI 160-600 は、水平取り付けを想定したダブルスキン外装用の鋼製カセットパネルです。外装材を支持するとともに、断熱材を収めるための内部空洞を備えています。サーマルパフォーマンスを高めるためのスペーサーに対応しており、プロジェクト要件に応じて長さや仕上げをカスタマイズ可能です。

寸法
長さ：最小 1000.0 mm / 最大 13600.0 mm
幅：最大 600.0 mm

板厚と重量

• 0.75 mm：9.96 kg/m²
• 0.88 mm：11.69 kg/m²
• 1.00 mm：13.28 kg/m²

材質
鋼 S320 GD

塗装
Interieurcoating 912 (15 µ)：屋内施工専用の基本塗膜。

技術的特徴と互換性

• ダブルスキン外装用に設計、水平設置
• 断熱材を収めるための内部空洞を備える
• 熱性能向上のためのスペーサーに対応
• プロジェクトに応じて長さ・仕上げをカスタマイズ可能

基準・参照

• 溶融亜鉛めっき鋼：NF EN 10346:2015 - 公差は NF EN 10143:2006 に準拠 - NF P34-310:2017
• コイル塗装：NF EN 10169:2022 - NF P34-301:2017
• 公差：RAGE 建材向け推奨（2014年7月）
• 計算および試験：NF P 34-503-1:2024 に基づく試験（Recom. Prof. RAGE 2014 の付録 D、E、N を参照、Eurocode 風（NF EN 1991-1-4+NA:2012）および NV65 2009 年改訂の風規則の付録 K、E、N を適用）

技術仕様

• 型番：JI 160-600
• メーカー：Joris Ide
• 材質：鋼 S320 GD
• 長さ：最小 1000.0 mm / 最大 13600.0 mm
• 幅：最大 600.0 mm
• 選択可能な板厚：0.75 mm、0.88 mm、1.00 mm
• 重量：9.96 kg/m²（0.75 mm）；11.69 kg/m²（0.88 mm）；13.28 kg/m²（1.00 mm）
• 利用可能な塗装：Interieurcoating 912 (15 µ)（屋内用）
• スペーサー対応で熱性能を向上可能
• 上記の規格および推奨に準拠
