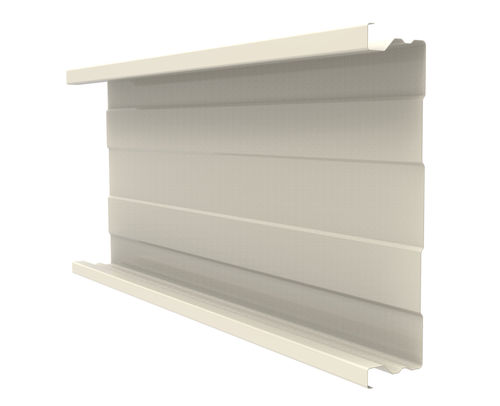

パネルサイディング JI 90-400

スチール製金属板リブ付き

説明
JI 90-400は、ダブルスキン（複合）屋根および外装の内側被覆として設計された鋼製パネルです。構造的安定性を提供し、パネル内部に断熱材を適切に収容できます。固定具は溝部に納められ、パネルはリップ部の貫通固定具により外側被覆を支持します。熱的スペーサーと互換性があり、熱性能を最適化するとともにJoris Ideの総合ソリューションシステムに統合可能です。

寸法
長さ: 最小 1000.0 mm / 最大 13600.0 mm
幅: 最大 400.0 mm

厚さと面密度

• 0.75 mm: 9.57 kg/m²
• 0.88 mm: 11.23 kg/m²
• 1.00 mm: 12.76 kg/m²

材料
鋼 S320 GD

塗装オプション

• Interieurcoating 912（15 µ）— 屋内建築用途向けの基本塗装
• 溶融亜鉛めっき

規格と推奨
亜鉛めっき鋼: NF EN 10346:2015 - 公差は NF EN 10143:2006 に準拠 - NF P34-310:2017
コイル塗装: NF EN 10169:2022 - NF P34-301:2017
許容差: RAGE 建材仕様（クラッディング）専門推奨、2014年7月
計算: NF P 34-503-1:2024 に基づく試験を、RAGE 2014 専門推奨の付録 D、E、N（風作用 Eurocode: NF EN 1991-1-4+NA:2012）および付録 K、E、N（NV65 規則 改訂 2009）に従って解釈

特性 / 技術仕様

• 商品名: JI 90-400
• 用途: ダブルスキン屋根および外装の内側用鋼製パネル
• 利用可能な長さ: 最小 1000.0 mm / 最大 13600.0 mm
• 最大幅: 400.0 mm
• 利用可能な厚さと面密度: 0.75 mm = 9.57 kg/m²; 0.88 mm = 11.23 kg/m²; 1.00 mm = 12.76 kg/m²
• 材料: 鋼 S320 GD
• 塗装: Interieurcoating 912（15 µ）；溶融亜鉛めっき
• 互換性: 溝に納められた固定具; リップ部で断熱材を貫通する固定具; 熱スペーサーと互換性あり
• 参照規格: NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017 および RAGE 推奨（2014年7月）
