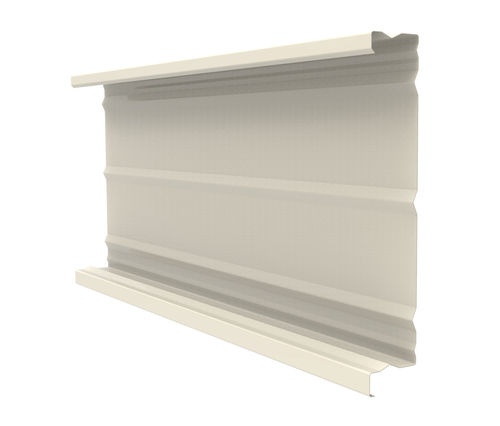

パネルサイディング JI 72-400

金属板リブ付き断熱

概要
JI 72-400 は二重壁（ダブルスキン）外装システム用に設計された鋼製プレートで、外装材の支持と最適な固定を提供します。水平取り付けを前提とし、断熱材の組み込みが可能です。スペーサーに対応しており、プロジェクト要件に応じた柔軟な施工が可能です。複数の長さ、厚さ、仕上げで提供され、産業用・商業用・建築用の外装に適しています。

寸法
長さ：最小 1000.0 mm / 最大 13600.0 mm
幅：最大 400.0 mm

厚さと面密度
0.75 mm：8.9 kg/m²
0.88 mm：10.45 kg/m²
1.00 mm：11.87 kg/m²

材料
材料：S320 GD 鋼

塗装 / 利用可能な仕上げ

• Interieurcoating 912 (15 µ) — 屋内建築用途向けの基礎被覆。
• Galva（亜鉛めっき）

適用規格
溶融亜鉛めっき鋼：NF EN 10346:2015 - 公差 NF EN 10143:2006 に準拠 - NF P34-310:2017
コイルコーティング：NF EN 10169:2022 - NF P34-301:2017
公差：RAGE プロフェッショナル推奨（2014年7月）
計算：NF P 34-503-1:2024 に基づく試験を RAGE 2014 推奨に従って解釈（Eurocode 風荷重 NF EN 1991-1-4+NA:2012 の付録 D, E, N、および改訂 NV65 2009 の付録 K, E, N）。

仕様 / 技術仕様

• 商品名：JI 72-400
• 用途：二重壁外装用プレート、水平取り付け
• 材料：S320 GD 鋼
• 長さ：最小 1000.0 mm — 最大 13600.0 mm
• 幅：最大 400.0 mm
• 利用可能な厚さと面密度：0.75 mm (8.9 kg/m²); 0.88 mm (10.45 kg/m²); 1.00 mm (11.87 kg/m²)
• 仕上げ：Interieurcoating 912 (15 µ)（屋内用）、Galva
• 適合 / 規格：NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017; RAGE 2014 推奨; NF P 34-503-1:2024 試験
