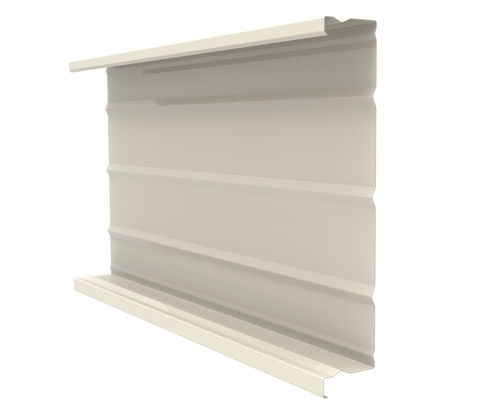

パネルサイディング JI 92-500

金属板リブ付き立ちはぜ継

概要
JI 92-500は、両面パネル（ダブルスキン）用に設計された鋼製プレートです。水平に取り付けることで外装パネルを支持し、プレート内部に断熱材を効率的に組み込むことができます。熱性能を最適化するためのスペーサーに対応しており、S 350 GD鋼仕様など複数の構成を要望に応じて提供可能です。

主な特長

• 両面パネル用の鋼製プレート、水平取付け。
• 外装パネルの支持とプレート内部への断熱材組み込みを実現。
• 熱性能向上のためのスペーサーに対応。
• 要望に応じた各種構成が可能：S 350 GDオプションあり。
• 長期的な耐久性と多様な建築プロジェクトへの適応性を考慮して設計。

寸法
長さ：最小 1000.0 mm / 最大 13600.0 mm
幅：最大 500.0 mm

厚さと重量
0.75 mm：8.83 kg/m²
0.88 mm：10.36 kg/m²
1.00 mm：11.78 kg/m²

材料と塗装

• 材料：鋼板 S 320 GD（S 350 GDオプションは要望に応じて提供；特性値は試験報告書の別表参照）。
• 提供される塗装：屋内用途専用の内面塗装（Interieurcoating 912 - 15 µ）；亜鉛めっき仕上げ。

適用規格

• 亜鉛めっき鋼：NF EN 10346:2015 - 公差は NF EN 10143:2006 に準拠 - NF P34-310:2017。
• コイル塗装：NF EN 10169:2022 - NF P34-301:2017。
• 公差と推奨事項：RAGE 建築外装向け専門推奨 2014年7月。
• 計算と試験：NF P 34-503-1:2024 による試験（Recom. Prof. RAGE 2014 解釈、風荷重は Eurocode NF EN 1991-1-4+NA:2012）およびNV65改訂規則2009の付属書 K、E、N に準拠。

技術仕様

• 商用参照：JI 92-500
• 用途：両面パネル用プレート（外装支持、断熱材組み込み）
• 長さ：1000.0 mm 〜 13600.0 mm
• 幅：最大 500.0 mm
• 利用可能な厚さと重量：0.75 mm（8.83 kg/m²）、0.88 mm（10.36 kg/m²）、1.00 mm（11.78 kg/m²）
• 材料：鋼板 S 320 GD（S 350 GDオプションあり）
• 塗装：Interieurcoating 912（15 µ）屋内用；亜鉛めっき
• 互換性：熱性能最適化のためのスペーサー装着に対応
• 試験・計算：NF P 34-503-1:2024、RAGE 2014、Eurocode（NF EN 1991-1-4+NA:2012）、改訂NV65規則に基づく適合性と試験報告書
