壁用吸音パネル LINEA 2.4.3

モミ材製ダグラス無垢材

製品説明

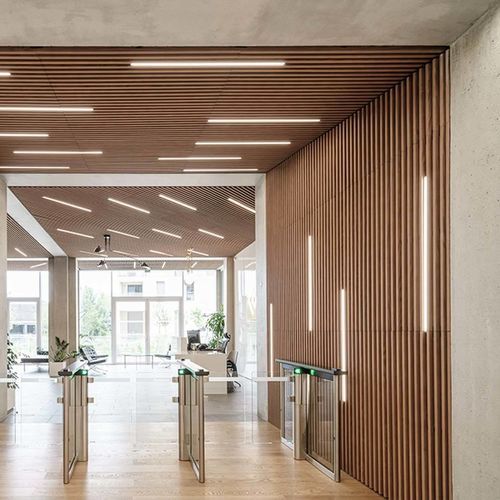

商業施設や公共施設の内装に適した、壁面用の無垢木製吸音パネル（ビス固定タイプ）です。

特長

• 金属または木製下地にビス止め可能なパネル

寸法・形状
パネル寸法：
2495 x 600 mm
1880 x 600 mm
1265 x 600 mm
スラット断面：20 mm（端） x 42 mm（高さ）
スラット間隔：34.55 mm
スラット中心間距離：54.55 mm
黒色背面対向スラット：34 x 45 mm
総厚：69 mm
開口率：63 %

材料
木材種：シルバーファー、パイン、オーク
背面パネル：硬質の吸音用ロックウールスラブ（2.4 kg/m²）に黒いフリース仕上げ（サイズ：600 x 600 mm、厚さ：20 または 22 mm）。Laudescherより供給されません。

音響性能
評価吸音率：αw = 0.85
吸音等級：クラス B
各種吸音データ（αp、αw、吸音等級）は ISO 11654 に準拠して算出（LINEA + 吸音補助 + LR 20mm を E50mm プレナム上に配置）。吸音率は ISO 354 に準拠して測定されています。

仕上げ / 耐火性
難燃処理、木材および仕上げにより Euroclass B-s1, d0 または B-s2, d0。

施工
NF EN 14915 および DTU 36-2 に準拠したビス固定施工。

木材と仕上げ

• 木材：接ぎ合わせパイン、シルバーファー、パイン、オーク
• ニス仕上げ：クリアニス
• 難燃処理仕上げ：ナチュラル、ダグラス、オーク、ホワイトオーク、ハニー
• ワックス着色仕上げ：ホワイト、ダグラス、オーク、ホワイトオーク、グリーン、チェンザ、ウェンゲ、ブラック
• 対向スラット仕上げ：ワックス着色（ブラック）

その他の色は別途ご相談ください。敏感な環境向けにはクリアニスの追加が可能です。

ダウンロード
製品仕様書、音響証明書、カラーチャート、認証書類をPDFでダウンロード可能（製品ドキュメント）。

技術仕様

• パネル寸法：2495 x 600 mm；1880 x 600 mm；1265 x 600 mm
• スラット断面：20 x 42 mm
• スラット間隔：34.55 mm
• スラット中心間距離：54.55 mm
• 背面対向スラット：34 x 45 mm
• 総厚：69 mm
• 木材種：シルバーファー、パイン、オーク
• 面密度（シルバーファー）：9.7 kg/m2
• 面密度（パイン）：12.9 kg/m2
• 面密度（オーク）：15 kg/m2
• 開口率：63%
• 音響：評価吸音率 αw = 0.85、吸音等級 B（ISO 11654 / ISO 354）
• 反応性（火）：Euroclass B-s1,d0 または B-s2,d0（木材/仕上げにより異なる）
• 施工：ビス固定（NF EN 14915、DTU 36-2）
• 背面パネル：硬質ロックウールスラブ 2.4 kg/m²、黒フリース被覆（600 x 600 mm；20 または 22 mm）— 供給されません
