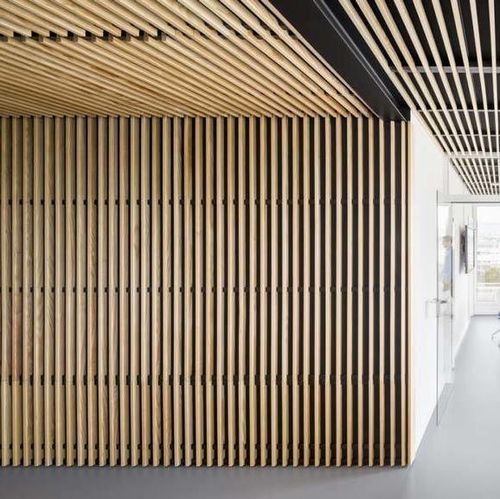

壁用吸音パネル LINEA 2.4.5

モミ材製ダグラス無垢材

簡単な説明
壁面被覆用の無垢材吸音パネル

一般特性

• 金属または木製下地にねじ止めするパネル

吸音性能
加重吸音係数: αw = 0.85
吸音等級: クラスB
各種吸音データ（αp、αw、吸音等級）はISO 11654に準拠して算出（LINEA + 吸音補助 + LR 20mm を E50mm プリナム上に配置）。吸音はISO 354に基づき測定されています。

仕上げ / 耐火性
難燃処理。木材の種類や仕上げにより Euroclass B‑s1, d0 または B‑s2, d0。

施工
NF EN 14915 および DTU 36-2 に準拠したねじ止め施工。

背面パネル
硬質吸音ロックウールスラブ（2.4 kg/m²）、黒いフリース仕上げ（寸法：600 x 600 mm、厚さ：20 または 22 mm）。Laudescher は供給しません。

木材

• 樹種：Silver fir、Pine、Oak
• 視覚的に参照されるその他の樹種：Jointed pine、Silver fir、Pine、Oak

ルーバー仕上げ
塗装仕上げ
クリア塗装（敏感な環境向けに追加可能）
耐火処理仕上げ
Natural、Douglas、Oak、White oak、Honey（耐火塗装の例）
着色ワックス仕上げ
White、Douglas、Oak、White oak、Green、Cenza、Wenge、Black 他、ご要望に応じて色指定可能

パネル形状と組立
特定のパネル寸法とルーバー形状で提供；パネルは支持構造にねじ止めする設計。図面は典型的な施工例と断面を示します。

仕様 / 技術データ

• パネル寸法：2495 x 600 mm；1880 x 600 mm；1265 x 600 mm
• ルーバー断面：20 mm（エッジ） x 42 mm（高さ）
• ルーバー間隔：55 mm
• ルーバー中心間隔：75 mm
• 黒い背面対向ルーバー：34 x 45 mm
• 総厚：69 mm
• 樹種：Silver fir、Pine、Oak
• 面密度（silver fir）：7.6 kg/m2
• 面密度（pine）：9.9 kg/m2
• 面密度（oak）：11.5 kg/m2
• 開口率：73 %
• 音響：加重係数 αw = 0.85（吸音等級 B）。ISO 354 による測定；ISO 11654 により計算（LINEA + LR 20mm を E50mm プリナム上に配置）。
• 耐火性：木材および仕上げにより Euroclass B-s1, d0 または B-s2, d0。
• 施工基準：NF EN 14915、DTU 36-2
