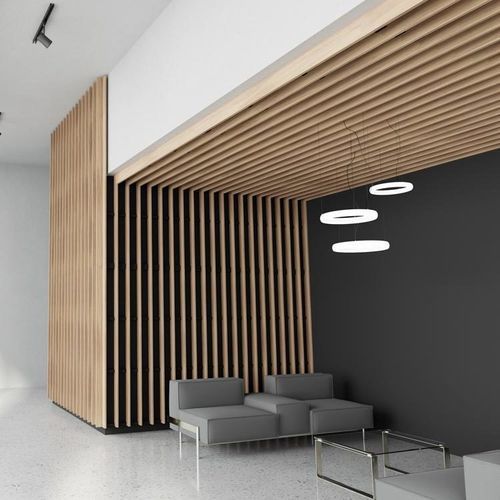

壁用吸音パネル LINEA 2.9.13

ダグラス無垢材オーク材

製品概要
壁面仕上げ用の無垢木製吸音パネル。スラット（ルーバー）構造で、意匠性と音響性能を備えた内装仕上げ向け製品です。

主な特長

• 金属または木製下地へのねじ止め取付け用パネル

技術表
パネル寸法
2495 x 600 mm
1880 x 600 mm
1265 x 600 mm

スラット断面
20 mm（表面） x 90 mm（高さ）

スラット間隔
130 mm

スラット中心間距離
150 mm

背面黒色カウンタースラット
34 x 45 mm

総厚さ
117 mm

木材種類
パイン、指接ぎラミネート加工オーク（スラット）

面密度（パイン）
10 kg/m2

面密度（オーク）
11.8 kg/m2

開口率
87 %

吸音性能

• 評価係数: αw = 0.85
• 吸音等級: クラス B

吸音データは ISO 11654 に準拠して算出（LINEA + 吸音補助材 + LR 20mm を E50mm プレナム上に設置時）。

仕上げ / 耐火性（EN 13501-1準拠）
難燃処理オプションあり。木種および仕上げにより Euroclass B-s1, d0 または B-s2, d0。ベルギー規格 NBN 713.020 への適合可能性あり。

耐火性能
LINEA 2.9.13 は、参照 LINEA 2.9.13 R としてベルギー規格 NBN 713.020 に基づく30分の耐火安定性対応が可能です。

取り付け

• ねじ止め施工
• NF EN 14915 準拠
• DTU 36-2 準拠

背面パネル
硬質吸音ロックウールスラブ（2.4 kg/m²）、黒色フリース仕上げ（サイズ：600 x 600 mm、厚さ：20 または 22 mm）。Laudescher による供給はありません。

木材と仕上げ

• 選択可能な木材：オーク、ダグラスファー、パイン、スプルース
• スレート調仕上げおよび塗装仕上げオプション（例：クリアニス、ホワイトウォッシュソフトニス、ホワイトソフトニス）
• ワックス着色仕上げオプション（例：ホワイト、ホワイトオーク、ダグラス、オーク、ハニー、マホガニー、チェリー、チョコレート、グレー、ウェンジ、ブラック、グリーン）

特性 / 技術仕様

• モデル：Linea 2.9.13
• パネル寸法：2495 x 600 mm；1880 x 600 mm；1265 x 600 mm
• スラット断面：20 mm（表面） x 90 mm（高さ）
• スラット間隔：130 mm
• スラット中心間距離：150 mm
• 背面黒色カウンタースラット：34 x 45 mm
• 総厚さ：117 mm
• 木材種類：パイン、指接ぎラミネートオーク
• 面密度：10 kg/m2（パイン）；11.8 kg/m2（オーク）
• 開口率：87 %
• 音響：αw = 0.85、吸音クラス B
• 防火分類：Euroclass B-s1,d0 または B-s2,d0（木材/仕上げに依存）；30分 NBN 713.020 適合のオプション LINEA 2.9.13 R
• 取り付け基準：NF EN 14915、DTU 36-2
• 背面パネル：硬質ロックウールスラブ（供給されません）
