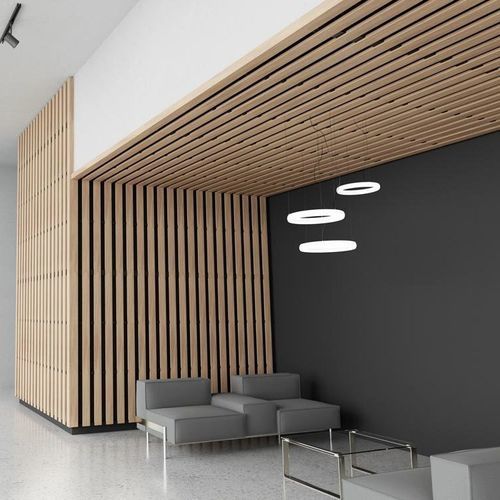

壁取り付け式吸音パネル LINEA 9.2.6

ダグラス無垢材オーク材

簡潔説明
壁面仕上げ用の無垢材吸音パネル。金属または木製の下地にビス固定で取り付ける設計。建築・工業の室内音響処理に適しています。

特徴

• 金属または木製下地にビスで取り付けるパネル

吸音性能

• 評価係数（加重指数）：αw = 0.70
• 吸音等級：クラス C
• 吸音データ（αp、αw、吸音等級）は ISO 11654 に準拠して算出（LINEA + 吸音補助材 + LR 20 mm を E50 mm 空隙上に配置）

仕上げ / 耐火性能（EN 13501-1）

• 難燃仕上げ — 木材の種類および仕上げにより Euroclass B-s1, d0 または B-s2, d0

施工

• ビス固定による施工
• NF EN 14915 準拠
• DTU 36-2 準拠

背面パネル

• 硬質吸音岩綿板（2.4 kg/m²）、黒いフリース仕上げ（サイズ：600 x 600 mm、厚さ：20 または 22 mm）
• Laudescher からは供給されません

パネル寸法
2495 x 600 mm
1880 x 600 mm
1265 x 600 mm

ラミング（スラット）形状

• スラット断面：90 mm（表面） x 20 mm（高さ）
• スラット間隔：60 mm
• スラット中心間隔：150 mm
• 黒色リア対向スラット：34 x 45 mm
• 総厚：55 mm

木材種

• シルバーファー（Silver fir）
• パイン
• オーク

面密度

• シルバーファー：7.4 kg/m²
• パイン：9.9 kg/m²
• オーク：11.6 kg/m²

開口率
40 %

木材と仕上げ

• 木材：節接合パイン、シルバーファー、パイン、オーク
• スラット仕上げ：クリアバーニッシュ
• 難燃仕上げ（例）：ナチュラル、ダグラス、オーク、ホワイトオーク、ハニー
• ワックス着色仕上げ（例）：ホワイト、ダグラス、オーク、ホワイトオーク、グリーン、チェンザ、ウェンゲ、ブラック
• 他の色はリクエストに応じて対応可能
• 敏感な環境向けにクリアバーニッシュを追加可能

技術仕様

• 製品種別：無垢木材の吸音壁パネル
• 取り付け：金属または木製下地にビスで取り付けるパネル
• パネル寸法：2495 x 600 mm；1880 x 600 mm；1265 x 600 mm
• スラット断面：90 x 20 mm（表面 x 高さ）
• スラット間隔：60 mm
• 中心間距離：150 mm
• 黒色リア対向スラット：34 x 45 mm
• 総厚：55 mm
• 背面パネル：硬質吸音岩綿板 2.4 kg/m²、黒いフリース仕上げ（600 x 600 mm；20 または 22 mm）— 供給されません
• 木材種：シルバーファー、パイン、オーク
• 面密度：シルバーファー 7.4 kg/m²；パイン 9.9 kg/m²；オーク 11.6 kg/m²
• 開口率：40 %
• 音響：評価係数 αw = 0.70；吸音クラス C（ISO 11654 に基づく計算、LINEA + LR 20 mm を E50 mm 空隙上に配置）
• 耐火性能：木材と仕上げにより Euroclass B-s1,d0 または B-s2,d0
• 規格：NF EN 14915 および DTU 36-2 に準拠した施工
