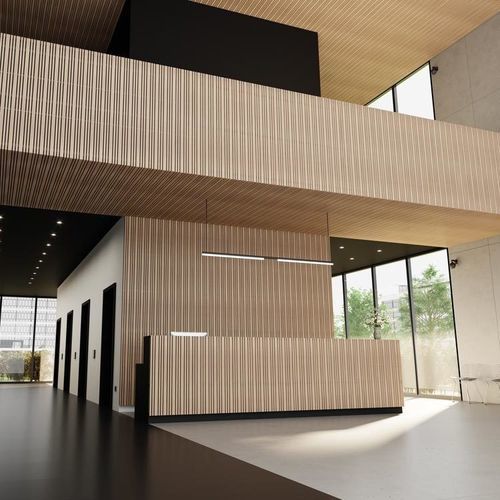

仮天井用吸音パネル LINEA 422 AL

ダグラス無垢材マツ製

簡潔な説明
吊り下げ式天井用に設計された実木の吸音パネル。T24グリッド取付けまたはビス固定の仕様で提供されます。

特性

• 2種類のバージョン：T24グリッドに取付けるタイプまたは金属/木製下地にビスで固定するタイプ
• T24グリッド取付けまたはビス固定による施工 – NF EN 13964およびDTU 58-1に準拠
• 背面パネル：硬質吸音ロックウール板（2.4 kg/m²）に黒いフリース仕上げ（サイズ：600 x 600 mm、厚さ：20または22 mm） — Laudescherよりは供給されません
• 仕上げ／耐火性能（EN 13501-1準拠）：難燃性、木材の種類と仕上げによりEuroclass B‑s1, d0またはB‑s2, d0
• 吸音性能（Linea + 吸音補助 + プレナムE250 mmに20 mmロックウールの場合）：加重吸音率 αw = 0.50；吸音等級：D

木材と仕上げ

• 木材種：松（Pine）
• ラメ仕上げ：クリアのラッカー（塗装仕上げ）
• ワックスカラー仕上げ（選択可）：ホワイト、ダグラス、オーク、ホワイトオーク、チェンザ、グリーン、ウェンジ、ブラック（ワックス色 noir）
• 対向ラメの仕上げオプション：ワックスカラー仕上げ（例：Noir）

ダウンロード（入手可能な書類）

• 422 AL 製品シート (PDF)
• 吸音証明書 422 AL Ceiling (PDF)
• Cradle to Cradle™ LINEA 証明書 (PDF)
• LINEA カラーチャート (PDF)

表 - 主要寸法と値
パネル寸法：2495 x 600 mm（ビス固定専用）
1880 x 600 mm
1265 x 600 mm
ラメ断面：42 mm（面） x 20 mm（高さ）および22 mm（面） x 20 mm（高さ）
ラメ間隔：11.33 mm
ラメ中心間距離：33.33 および 43.33 mm
黒い背面対向ラメ：34 x 45 mm
全厚：60 mm
面密度（松）：11.9 kg/m2
開口率：28%

備考
吸音データ（αp、αw、吸音等級）はISO 11654に基づき計算されています（Linea + 吸音補助 + プレナムE250 mmに20 mmロックウール）。
