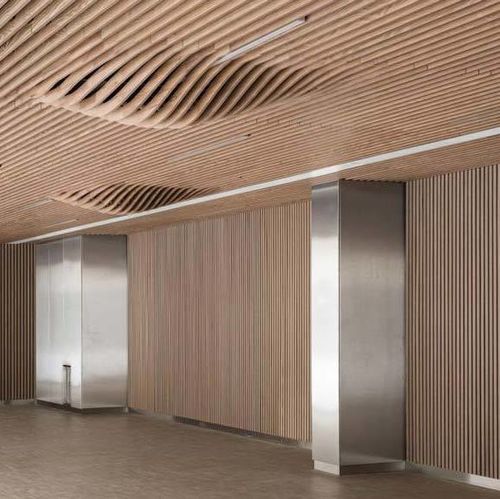

仮天井用吸音パネル LINEA SHAPE 2

無垢材オーク材マツ製

簡易説明
吊り天井用の無垢木製スラット吸音パネル。1880 × 600 mm のパネル3枚で構成される1880 x 1800 mmのユニットとして納品。T24グリッドへの取り付けを想定しています。

主な特徴

• T24フレームへの取付け向けに設計

音響性能
加重吸音指数：αw = 0.80
吸音等級：クラスB
音響データ（αp、αw、吸音等級）は ISO 11654 に従って算出（Linea + 吸音補助材 + E250 mm のプレンム上に20 mm岩綿）。

技術データ（表）
パネル寸法：1880 x 1800 mm（1880 × 600 mm のパネル3枚）
スラット断面：20 mm（表面）× 68 mm（高さ）
スラット間隔：65.71 mm
スラット中心間距離：85.71 mm
後部黒色カウンタースラット：34 × 45 mm
総厚：343 mm
木材種：スラット加工されたパイン、スラット加工されたフィンガージョイントオーク
面密度：13.7 kg/m²（パイン）；15.5 kg/m²（オーク）
開口率：77%

仕上げ / 耐火性（EN 13501-1 に準拠）
難燃仕上げ対応。木材種および仕上げにより Euroclass は B-s1, d0 または B-s2, d0。

施工
T24フレームへの取付け、NF EN 13964 および DTU 58-1 に準拠。

背面パネル
黒フェルト貼りの硬質吸音岩綿パネル（2.4 kg/m²）（サイズ：600 x 600 mm；厚さ：20 または 22 mm）。Laudescher は供給しません。

木材と仕上げ

• 木種：パイン、オーク
• スラット仕上げ：クリアニス
• ワックス着色仕上げ：ホワイト、ダグラス、オーク、ホワイトオーク、Cenza、グリーン、ウェンジ、ブラック
• その他の色は別注対応
• 敏感な環境にはクリアニス推奨

技術仕様

• パネル寸法：1880 x 1800 mm（1880 × 600 mm のパネル3枚）
• スラット断面：20 mm（表面）× 68 mm（高さ）
• スラット間隔：65.71 mm
• スラット中心間距離：85.71 mm
• 後部黒色カウンタースラット：34 × 45 mm
• 総厚：343 mm
• 木材種：スラット加工されたパイン、スラット加工されたフィンガージョイントオーク
• 面密度：13.7 kg/m²（パイン）；15.5 kg/m²（オーク）
• 開口率：77%
• 音響：加重指数 αw = 0.80；吸音クラス B
• 耐火性：木材/仕上げにより Euroclass B-s1,d0 または B-s2,d0
• 施工基準：NF EN 13964；DTU 58-1
• 背面パネル：硬質吸音岩綿パネル（供給なし）
