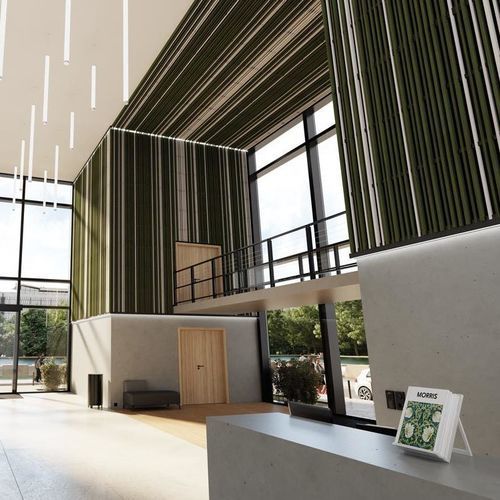

仮天井用吸音パネル LINEA TOUCH

無垢材マツ製長方形

簡潔説明
無垢材のスラット式吸音天井パネル。スラットの厚みと仕上げを組み合わせて構成可能です。

概要
Linea Touchはモジュール式のスラットパネルシステムで、スラット断面・厚み・表面仕上げのさまざまな組み合わせを可能にします。オンラインのコンフィギュレーターでパネル構成を視覚化し、設計・仕様決定を支援します。

構成オプション

• 2種類のスラット断面（20×42 mmおよび20×22 mm）
• 12種類のニスまたはワックスカラーフィニッシュから選択可能

バージョン / 取り付け

• T24グリッドへの取り付け用
• 金属または木製フレームへビス留め（2495×600 mmはビス留めのみ）

背面パネル
硬質吸音ロックウール板（2.4 kg/m²）、黒いフリース仕上げ（600×600 mm；20または22 mm）。Laudescherは同梱していません。

音響性能
加重吸音率：αw = 0.80（吸音クラス B）。値（αp、αw、クラス）はISO 11654に準拠して計算され、LR 20 mmをE50 mmプラナム上で補完しています。

仕上げ / 耐火性能（EN 13501-1準拠）
仕上げによりEuroclass B-s1,d0またはB-s2,d0。

コンフィギュレーターと視覚化
コンフィギュレーターを使用してスラット厚みと仕上げの組み合わせを試し、プロジェクト仕様向けにパネル構成を視覚化してください。

パネル寸法と断面
パネル寸法：2495×600 mm（ビス留めのみ）；1880×600 mm；1265×600 mm

スラット断面：20 mm（表面）×42 mm（高さ）および20 mm（表面）×22 mm（高さ）

スラット間隔：30 mm

黒色背面カウンタースラット：34×45 mm

全厚：69 mm

木種：パイン（松）

面密度（パイン）：10.5 kg/m²

開口率：60%

設置基準
T24グリッドへの設置またはビス留めにより、NF EN 13964およびDTU 58-1に準拠して施工してください。

技術仕様

• 製品種別：スラット式無垢木材吸音パネル（吊り天井用）
• モデル / ファミリー：Linea Touch
• パネル寸法：2495×600 mm（ビス留めのみ）；1880×600 mm；1265×600 mm
• スラット断面：20×42 mmおよび20×22 mm
• スラット間隔：30 mm
• 黒色背面カウンタースラット：34×45 mm
• 全厚：69 mm
• 木種：パイン
• 面密度（パイン）：10.5 kg/m²
• 開口率：60%
• 音響性能：αw = 0.80（吸音クラス B）、ISO 11654に基づきLR 20 mm補完をE50 mmプラナム上でテスト
• 耐火性（EN 13501-1）：仕上げによりEuroclass B-s1,d0またはB-s2,d0
• 背面パネル：硬質吸音ロックウール板 2.4 kg/m²、黒フリース（600×600 mm；20または22 mm）— Laudescherは提供しません
• 取り付け：T24グリッドまたは金属/木製フレームへのビス留め
• 仕上げ：クリアニスおよび複数のワックスカラーフィニッシュ（12オプション）
