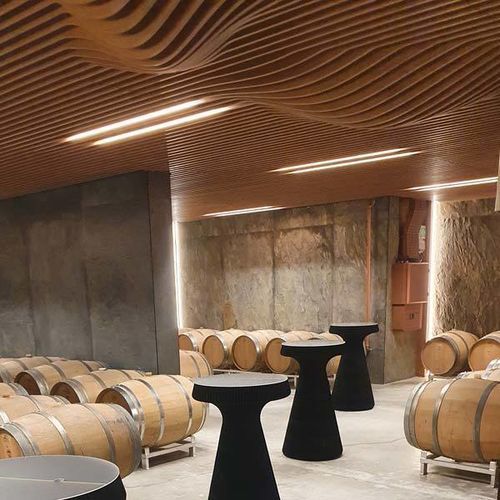

仮天井用吸音パネル LINEA SHAPE 3

無垢材オーク材マツ製

製品概要
吊り天井用の木製吸音ラミネートパネル。モデル：Linea Shape 3 Ceiling。3枚のラミネートモジュール（3 × 1880 × 600 mm）で構成され、T24グリッドへ取り付ける仕様。総パネル寸法：1880 x 1800 mm。

主な特長

• パネル寸法：1880 x 1800 mm（1880 × 600 mmのパネル3枚）
• ラミネート断面：20 mm（表面）× 68 mm（高さ）
• ラミネート間隔：65.71 mm；中心間隔：85.71 mm
• 開口率：77％
• 総厚さ：317.80 mm
• 木種：スラット加工パインまたはフィンガージョイント加工オーク

音響性能

• 評価吸音係数：αw = 0.80
• 吸音等級：B（ISO 11654 条件：Linea + 吸音補助材 + 20 mm ロックウールを E250 mm 空間に設置）

仕上げと耐火性（EN 13501-1）

• 難燃処理済み。木材と仕上げにより Euroclass B‑s1, d0 または B‑s2, d0
• 敏感な環境にはクリア塗装（クリアバニッシュ）を推奨

設置

• T24フレームへの取り付け用に設計
• 設置は NF EN 13964 および DTU 58-1 に準拠

裏面パネル

• 硬質吸音ロックウール板（2.4 kg/m²）、黒いフリース仕上げ — サイズ：600 x 600 mm；厚さ：20 または 22 mm
• 裏面パネルは Laudescher による供給対象外

木材と仕上げ

• 木材：スラット加工パインまたはフィンガージョイント加工オーク
• ラミネート仕上げ：クリアバニッシュ（標準）
• ワックスカラー仕上げ：ホワイト、ダグラス、オーク、ホワイトオーク、チェンザ、グリーン、ウェンジ、ブラック
• その他の色は要望により対応可能

技術仕様

• モデル：Linea Shape 3 Ceiling
• パネル寸法：1880 x 1800 mm（1880 × 600 mm のパネル3枚）
• ラミネート断面：20 x 68 mm（表面 x 高さ）
• ラミネート間隔：65.71 mm；中心間隔：85.71 mm
• 後部カウンタースラット：34 x 45 mm
• 総厚さ：317.80 mm
• 木種：スラットパインまたはフィンガージョイントオーク
• 面密度：パイン 13.7 kg/m²；オーク 15.5 kg/m²
• 開口率：77％
• 音響：評価指標 αw = 0.80；吸音等級 B（ISO 11654 条件）
• 耐火：Euroclass B-s1, d0 または B-s2, d0（木種・仕上げに依存）
• 設置：T24グリッド用；NF EN 13964 および DTU 58-1 準拠
• 裏面パネル：硬質ロックウール板（2.4 kg/m²）、黒フリース仕上げ — Laudescher 非供給
