折り畳み式クレーン LTC 1050-3.1

コンパクト伸縮式格子

概要

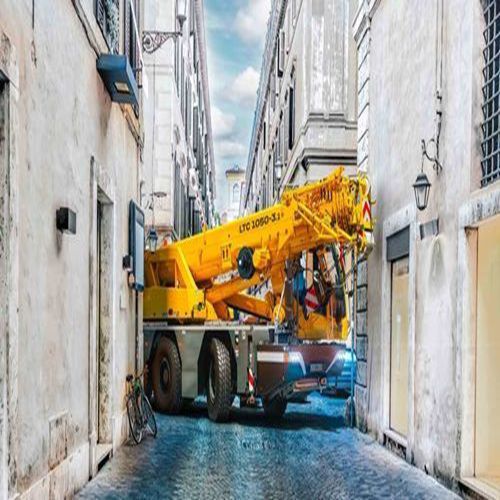

LTC 1050-3.1 Liebherr は、狭所での据付・吊り作業を想定したコンパクトなオールテレインクレーンです。狭幅の輸送寸法と VarioBase® 支持システムにより、都市部や工場内、歴史的建造物の現場でも安全に運用できます。クレーンは自らバラストや補助機器を搭載し、視界確保のための伸縮式リフトキャブを備えています。RemoteDrive により、外部からの操作・移動が可能で、最適な視認性での作業を支援します。

装備内容

• 非常に狭い輸送幅：2.55 m で狭所通過が可能。
• 伸縮式リフトキャブにより荷重と周囲の視認性を向上。
• 搭載可能な装備とバラスト：全バラスト、二つ折りジブ、フックブロック（軸重 約12 t）を搭載可能。
• VarioBase® 支持技術：各アウトリガーを独立して異なる長さに展開可能。
• ブームオプション：TELEMATIK またはローププル方式が選択可能。
• RemoteDrive による外部操作機能。

技術とオプション

• VarioBase®：制約のある条件下での安全性と揚重能力を高める可変支持システム。
• RemoteDrive：キャビン外からの走行・操作を可能にする無線リモコン。
• リフトキャブ：高さ調整可能な伸縮式キャブで視界を最適化。
• ECOmode：作業に応じてエンジン回転を調整し、燃料消費と騒音を低減。
• ECOdrive：道路走行時の回転低減により静音化と燃費改善、悪路でのトラクション向上。
• HVO ready：HVO 燃料の使用に対応し、稼働時の CO2 排出を低減可能。
• ブーム/ジブの選択肢：TELEMATIK またはローププル、伸縮ブームと格子ジブの組合せ。

ブーム / ジブの組み合わせ

• 伸縮ブーム：8.10 m – 36.00 m。
• 格子ジブ：1.50 m – 13.00 m。
• TELEMATIK またはローププル方式の構成が利用可能。

技術データ
最大吊重：50 t
例示半径：3.00 m
伸縮ブーム：8.10 m – 36.00 m
格子ジブ：1.50 m – 13.00 m
走行用エンジン / メーカー：Cummins
走行用エンジン：6気筒ディーゼル
出力：243 kW
軸数：3
駆動/操舵 標準：6 x 6 x 6
走行速度：85.00 km/h
総バラスト：6.50 t

仕様

• 型式：LTC 1050-3.1
• 最大吊重：50 t
• 最大揚程：48 m（ページ注記）
• 最大半径：39 m（ページ注記）
• 伸縮ブーム：8.10 m ～ 36.00 m
• 格子ジブ：1.50 m ～ 13.00 m
• 軸数：3
• 走行用エンジン / メーカー：Cummins、6気筒ディーゼル、243 kW
• 駆動/操舵 標準：6 x 6 x 6
• 走行速度：85 km/h
• 総バラスト：6.50 t
• キャビン：伸縮式リフトキャブで視認性を向上
• 支持システム：VarioBase®（各アウトリガー独立延長）
• オプション：RemoteDrive、TELEMATIK またはローププル、ECOmode、ECOdrive、HVO ready
• 特殊バラストオプション：軸重最大11 t 対応、フックブロック軸荷重 約12 t
