電動式床暖房 120308商業用コンクリート製床用屋外用
お気に入りに追加する
商品比較に追加する
特徴
- 供給
- 電動式
- 分野
- 商業用
- その他の特徴
- コンクリート製床用, 屋外用
詳細
概要

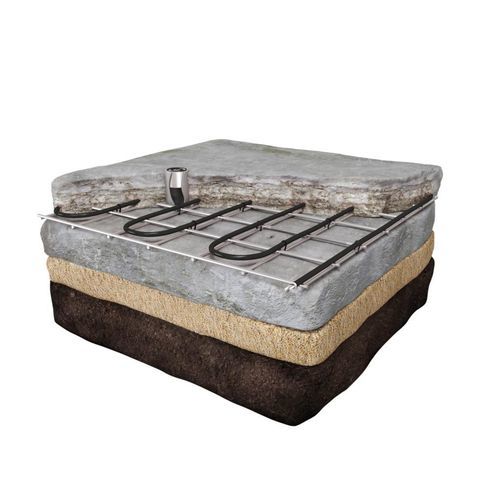

荷捌き場や駐車場の出入口など、広い屋外面で除雪・防氷と安全確保が求められる箇所向けの加熱ソリューションです。MAGNUM Outdoor Cableは砂床、コンクリート、アスファルトを打設する前に、鉄筋などの補強材に直接固定して埋設できます。
システム構成
MAGNUMの加熱ケーブル、本体とは別に屋外温度と組み合わせて湿度を測定する2つのセンサー、プロジェクトの電力要件に合わせた専用制御盤で構成される完全システムです。
ケーブル構造と保護
給電ケーブルは抵抗導体に一体的に接続されています。アルミニウム製の補強シースが抵抗体を機械的損傷から保護し、EMCシールドとして携帯電話、電動ガレージドアやゲート、警備設備等への干渉を防ぎます。
内部絶縁はXLPE、外装ジャケットは薬品耐性のあるPVCです。
コンプリートシステム
ケーブル／マット数量と電力に応じた防水制御盤（IP-65）を製作・供給します。大規模案件では最大50 kWの変調式出力調整器を組み込み、ピーク負荷を抑制して省エネを図ることが可能です。230 Vおよび400 Vのシステムに対応します。
施工
MAGNUM Outdoorシステムは受注設計・計算で提供されます。ケーブルは砂床、コンクリート、アスファルト打設前に補強材へ直接固定します。
製品バリエーション（表）
Art.nr. | Description | Length | Length connecting wire | Power | Volt | Amps | Ohm
120308 | MAGNUM Outdoor Cable Concrete 30W/m | 10 m | 4 m | 300 Watt | 230V | 1.3 | 176
120458 | MAGNUM Outdoor Cable Concrete 30W/m | 15 m | 4 m | 450 Watt | 230V | 2.0 | 118
120608 | MAGNUM Outdoor Cable Concrete 30W/m | 20 m | 4 m | 600 Watt | 230V | 2.6 | 88
120758 | MAGNUM Outdoor Cable Concrete 30W/m | 25 m | 4 m | 750 Watt | 230V | 3.3 | 71
120908 | MAGNUM Outdoor Cable Concrete 30W/m | 30 m | 4 m | 900 Watt | 230V | 3.9 | 59
121208 | MAGNUM Outdoor Cable Concrete 30W/m | 40 m | 4 m | 1200 Watt | 230V | 5.2 | 44
121508 | MAGNUM Outdoor Cable Concrete 30W/m | 50 m | 4 m | 1500 Watt | 230V | 6.5 | 35
121808 | MAGNUM Outdoor Cable Concrete 30W/m | 60 m | 4 m | 1800 Watt | 230V | 7.8 | 29
122108 | MAGNUM Outdoor Cable Concrete 30W/m | 70 m | 4 m | 2100 Watt | 230V | 9.1 | 25
122408 | MAGNUM Outdoor Cable Concrete 30W/m | 80 m | 4 m | 2400 Watt | 230V | 10.4 | 22
123008 | MAGNUM Outdoor Cable Concrete 30W/m | 100 m | 4 m | 3000 Watt | 230V | 13.0 | 18
123408 | MAGNUM Outdoor Cable Concrete 30W/m | 113 m | 4 m | 3400 Watt | 230V | 14.8 | 16
123608 | MAGNUM Outdoor Cable Concrete 30W/m | 120 m | 4 m | 3600 Watt | 230V | 15.7 | 15
124208 | MAGNUM Outdoor Cable Concrete 30W/m | 140 m | 4 m | 4200 Watt | 230V | 18.3 | 13
仕様（表）
砂床＋敷石 - V
コンクリート - V
低温アスファルト - X
アスファルト < 240°C - X
内部ジャケット - XLPE
外部ジャケット - PVC
接続ケーブル長 - 4 m
出力 - 30 Watt/m
供給電圧 - 230 V/50Hz
認証 - IEC 800, CE, VDE, IPX7
保証 - 10 年
技術情報
荷捌き場や駐車場の出入口など、広い屋外面で除雪・防氷と安全確保が求められる箇所向けの加熱ソリューションです。MAGNUM Outdoor Cableは砂床、コンクリート、アスファルトを打設する前に、鉄筋などの補強材に直接固定して埋設できます。
システム構成
MAGNUMの加熱ケーブル、本体とは別に屋外温度と組み合わせて湿度を測定する2つのセンサー、プロジェクトの電力要件に合わせた専用制御盤で構成される完全システムです。
ケーブル構造と保護
給電ケーブルは抵抗導体に一体的に接続されています。アルミニウム製の補強シースが抵抗体を機械的損傷から保護し、EMCシールドとして携帯電話、電動ガレージドアやゲート、警備設備等への干渉を防ぎます。
内部絶縁はXLPE、外装ジャケットは薬品耐性のあるPVCです。
コンプリートシステム
ケーブル／マット数量と電力に応じた防水制御盤（IP-65）を製作・供給します。大規模案件では最大50 kWの変調式出力調整器を組み込み、ピーク負荷を抑制して省エネを図ることが可能です。230 Vおよび400 Vのシステムに対応します。
施工
MAGNUM Outdoorシステムは受注設計・計算で提供されます。ケーブルは砂床、コンクリート、アスファルト打設前に補強材へ直接固定します。
製品バリエーション（表）
Art.nr. | Description | Length | Length connecting wire | Power | Volt | Amps | Ohm
120308 | MAGNUM Outdoor Cable Concrete 30W/m | 10 m | 4 m | 300 Watt | 230V | 1.3 | 176
120458 | MAGNUM Outdoor Cable Concrete 30W/m | 15 m | 4 m | 450 Watt | 230V | 2.0 | 118
120608 | MAGNUM Outdoor Cable Concrete 30W/m | 20 m | 4 m | 600 Watt | 230V | 2.6 | 88
120758 | MAGNUM Outdoor Cable Concrete 30W/m | 25 m | 4 m | 750 Watt | 230V | 3.3 | 71
120908 | MAGNUM Outdoor Cable Concrete 30W/m | 30 m | 4 m | 900 Watt | 230V | 3.9 | 59
121208 | MAGNUM Outdoor Cable Concrete 30W/m | 40 m | 4 m | 1200 Watt | 230V | 5.2 | 44
121508 | MAGNUM Outdoor Cable Concrete 30W/m | 50 m | 4 m | 1500 Watt | 230V | 6.5 | 35
121808 | MAGNUM Outdoor Cable Concrete 30W/m | 60 m | 4 m | 1800 Watt | 230V | 7.8 | 29
122108 | MAGNUM Outdoor Cable Concrete 30W/m | 70 m | 4 m | 2100 Watt | 230V | 9.1 | 25
122408 | MAGNUM Outdoor Cable Concrete 30W/m | 80 m | 4 m | 2400 Watt | 230V | 10.4 | 22
123008 | MAGNUM Outdoor Cable Concrete 30W/m | 100 m | 4 m | 3000 Watt | 230V | 13.0 | 18
123408 | MAGNUM Outdoor Cable Concrete 30W/m | 113 m | 4 m | 3400 Watt | 230V | 14.8 | 16
123608 | MAGNUM Outdoor Cable Concrete 30W/m | 120 m | 4 m | 3600 Watt | 230V | 15.7 | 15
124208 | MAGNUM Outdoor Cable Concrete 30W/m | 140 m | 4 m | 4200 Watt | 230V | 18.3 | 13
仕様（表）
砂床＋敷石 - V
コンクリート - V
低温アスファルト - X
アスファルト < 240°C - X
内部ジャケット - XLPE
外部ジャケット - PVC
接続ケーブル長 - 4 m
出力 - 30 Watt/m
供給電圧 - 230 V/50Hz
認証 - IEC 800, CE, VDE, IPX7
保証 - 10 年
技術情報
- 出力 30 Watt/m
- ケーブルは300〜4200 Wattをラインナップ
- 接続電圧 230 V/50Hz
- 規格 IEC 800、CE
- 認証 VDE
- 保護等級 IPX7
- 芯線絶縁 XLPE
