表面実装配電盤用エンクロージャー 900004業務用屋外用装備
お気に入りに追加する
商品比較に追加する
特徴
- 配置
- 表面実装
- 分野
- 業務用, 屋外用
- タイプ
- 装備
- その他の特徴
- 防水・防塵性能
- 高さ
160 mm, 200 mm, 253 mm
(6.3 in, 7.9 in, 10 in)- 幅
430 mm, 500 mm, 700 mm
(16.9 in, 19.7 in, 27.6 in)- 奥行き
310 mm, 400 mm, 520 mm
(12.2 in, 15.7 in, 20.5 in)
詳細
製品概要

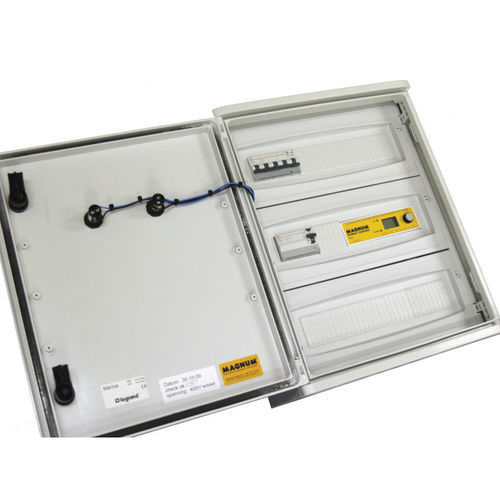

完全防水の屋外用制御盤。ケーブルやマットの本数および必要な出力に合わせて製造・組み立てを行います。230 Vおよび400 Vシステムに対応し、プロジェクト仕様に応じて構成されます。
接続ボックス

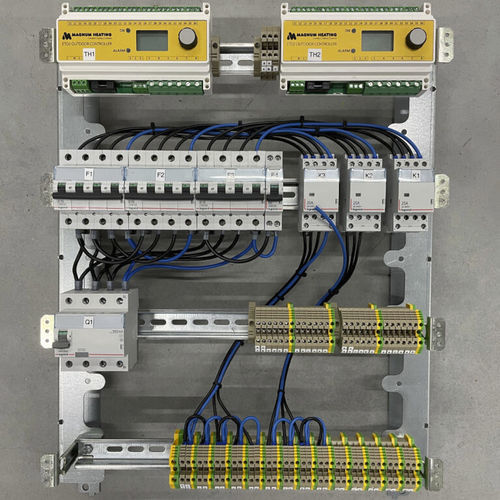

制御盤は各プロジェクトごとにカスタム組立てされます。標準仕様（NEN1010準拠）には、防水ケーブル引き込み、磁気回路（リレー）、配線用遮断器、漏電遮断器、電源・加熱ケーブル接続用の端子台、および屋外用センサーユニットが含まれます。配線は盤内の結線図に従って行ってください。
対応モデル
Art.nr. | Description | kW | 本体寸法 | 単位 | 備考
900004 | MAGNUM Outdoor control cabinet | 3.6 kW | 430 x 310 x 160 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
仕様
ETO2-4550 DINレール | サーモスタット 0°C / +5°C 230 V
2x ETOG-56 センサー | 湿度・温度
無電位接点 | 3 x 16 A
必要なソレノイド回路（リレー） | 230 V / 400 V
必要な配線用遮断器 | 16 A
接続端子 | 電源ケーブル取り付け用
表示ランプ | ユニットに準拠
保証 | 2年
技術的特長
完全防水の屋外用制御盤。ケーブルやマットの本数および必要な出力に合わせて製造・組み立てを行います。230 Vおよび400 Vシステムに対応し、プロジェクト仕様に応じて構成されます。
接続ボックス
制御盤は各プロジェクトごとにカスタム組立てされます。標準仕様（NEN1010準拠）には、防水ケーブル引き込み、磁気回路（リレー）、配線用遮断器、漏電遮断器、電源・加熱ケーブル接続用の端子台、および屋外用センサーユニットが含まれます。配線は盤内の結線図に従って行ってください。
対応モデル
Art.nr. | Description | kW | 本体寸法 | 単位 | 備考
900004 | MAGNUM Outdoor control cabinet | 3.6 kW | 430 x 310 x 160 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | 台/1 | ETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2付属
仕様
ETO2-4550 DINレール | サーモスタット 0°C / +5°C 230 V
2x ETOG-56 センサー | 湿度・温度
無電位接点 | 3 x 16 A
必要なソレノイド回路（リレー） | 230 V / 400 V
必要な配線用遮断器 | 16 A
接続端子 | 電源ケーブル取り付け用
表示ランプ | ユニットに準拠
保証 | 2年
技術的特長
- 防水型制御盤をプロジェクトごとにカスタム組立て
- 230 Vおよび400 Vシステムに対応
- 標準装備：防水ケーブル引き込み、磁気回路（リレー）、配線用遮断器、漏電遮断器、端子台
- 表記ユニットにはETO2-4550 DINレールサーモスタットおよびETO G-56センサー×2を含む
- 無電位接点：3 x 16 A
- 必要配線用遮断器：16 A
- 利用可能な筐体寸法：430 x 310 x 160 mm、500 x 400 x 200 mm、700 x 520 x 253 mm
- 出力オプション：3.6 kW、10 kW、20 kW、30 kW、40 kW、50 kW
- 保証：2年
