電動式床暖房 125006

産業用屋外用

概要

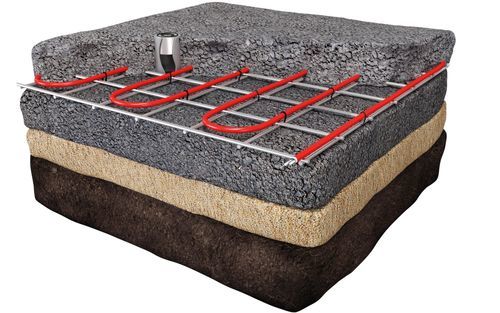

荷捌き場、ランプ、車両出入口などの大面積舗装箇所で確実な融雪・防氷対策が必要な場合に最適です。MAGNUM Outdoorケーブルは、砂床、コンクリート、アスファルトを敷設する前に鉄筋メッシュへ直接固定して使用します。MAGNUM Outdoorは、加熱ケーブル、2基のセンサー（湿度＋屋外温度）、およびカスタムメイドの防水制御盤を含む完全なシステムとして提供されます。

構造と材料
給電導体は抵抗線に一体的に接続されています。アルミ製補強ジャケットが抵抗線を機械的損傷から保護し、EMC遮蔽を提供して携帯電話や電動門扉、セキュリティ機器への干渉を防ぎます。ケーブルはPTFE（テフロン）の内被と化学薬品耐性のあるPVC外被を備えています。

コンプリートシステム

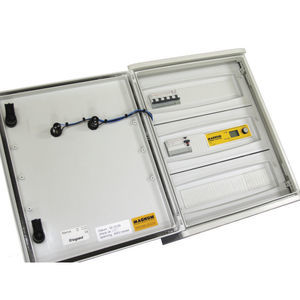

MAGNUM Outdoorの設計は発注ごとに計算・設計されます。防水制御盤（IP-65）はケーブル/マットの本数と出力に応じて製造・サイズ設定されます。大規模プロジェクト向けには、負荷ピークを抑え省エネを図るために最大50 kWまでの変調型出力調整器で制御盤を拡張できます。システムは230 Vおよび400 Vの両電源で実装可能です。

利用可能モデル/長さおよび電気データ
Art.nr. | 長さ | 接続ケーブル長 | 出力 | 電圧 | 電流 | 抵抗
125006 | 20 m | 10 m | 600 Watt | 230V | 2.6 | 88.2
125012 | 40 m | 10 m | 1200 Watt | 230V | 5.2 | 44.1
125019 | 63.3 m | 10 m | 1900 Watt | 230V | 8.3 | 27.8
125034 | 113.3 m | 10 m | 3400 Watt | 230V | 14.8 | 15.6

仕様（用途と材料）
砂床＋敷石：V
コンクリート：V
コールドアスファルト：V（展開処理）
アスファルト～<240°C：V（展開処理）
内部ジャケット：PTFE（テフロン）
外部ジャケット：PVC
接続ケーブル長：10 m
出力：30 Watt/m
接続電圧：230 V/50Hz
認証：IEC 800、CE、IPX7、VDE
保証：10年

技術的詳細

• 出力密度：30 Watt/m
• ケーブル出力：600～3400 Watt
• 接続電圧：230 V/50Hz（400 Vシステムも可）
• 規格：IEC 800、CE
• 認証：ISO 9001
• 保護等級：IPX7
• 導体絶縁：PTFE（テフロン）
• 展開処理のマスティックアスファルトに対応、最大240°C

施工方法（コンプリートシステム）
MAGNUM Outdoorシステムは注文ごとに計算・設計されます。ケーブルは砂床、コンクリート、アスファルト打設前に鉄筋メッシュへ固定されます。指示がある場合はマスティックアスファルトの展開処理にも対応します。

保証
MAGNUM Outdoorケーブルは電気的機能に関して10年保証が付与されます。

特長 / 技術仕様

• 想定用途：荷捌き場、車両出入口、駐車場ランプなどの大規模屋外舗装面
• 加熱方式：砂床、コンクリートまたはアスファルトに組み込む固定式加熱ケーブルシステム
• ケーブル構造：抵抗線＋アルミ補強ジャケット、PTFE内被、PVC外被
• センサー：湿度と屋外温度を測定する2つのセンサーユニット
• 制御：防水仕様（IP-65）のカスタム制御盤、最大50 kWまで変調制御で拡張可能
• 電圧：230 V/50 Hz（230 Vおよび400 Vでの実装が可能）
• 出力密度：30 W/m、ケーブル出力は600 W～3400 W
• 使用可能アスファルト温度：展開処理のマスティックアスファルト最大240°Cに対応
• 規格・認証：IEC 800、CE、IPX7、VDE、ISO 9001
• 保証：電気機能に対して10年保証
