床下暖房マット 126002

概要

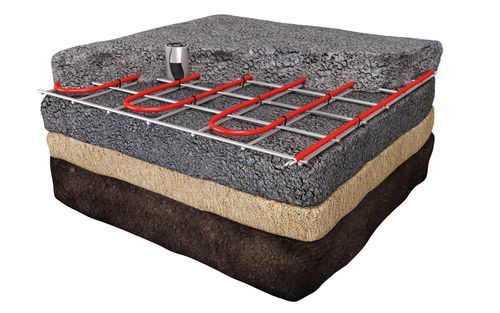

このマットは歩行路および車道の加熱用に開発されています。加熱マットは簡単に巻き戻し、切断、折りたたみができ、迅速な設置が可能です。MAGNUM Outdoor Mat は加熱マット、湿度と外気温を測定する2つのセンサーユニット、および特注の制御盤で構成されます。

構造と材料
電源ケーブルは抵抗線に接続されています。アルミの補強ジャケットが抵抗線を機械的損傷から保護し、EMCシールドを提供します。コアはPTFE（テフロン）内被を備え、外被はコンクリートやアスファルトで使用される化学物質に耐性のあるPVCです。

完全集成システム
MAGNUM Outdoor の設置は受注設計です。マット／ケーブル数および必要電力に応じた防水制御盤（IP-65）を製作します。大規模プロジェクト向けに、最大50 kWの変調型パワーレギュレータを搭載してピーク負荷を抑制し、エネルギーを節約できます。システムは230 Vおよび400 Vで実装可能です。

製品バリエーション（表）
Art.nr. | 説明 | m2 | 寸法 | 出力 | 電圧 | 電流 | 抵抗（Ohm）
126002 | MAGNUM Outdoor Mat | 2 m2 | 0.5 x 4 m | 600 W | 230V | 2.6 | 88.2
126005 | MAGNUM Outdoor Mat | 5 m2 | 0.5 x 10 m | 1500 W | 230V | 6.5 | 35.3
126008 | MAGNUM Outdoor Mat | 8 m2 | 0.5 x 16 m | 2400 W | 230V | 10.4 | 22
126010 | MAGNUM Outdoor Mat | 10 m2 | 0.5 x 20 m | 3000 W | 230V | 13 | 17.6

仕様（概要）
砂床＋敷設：適合（V）
コンクリート：適合（V）
冷間アスファルト：適合（V、展開施工）
アスファルト < 240 °C：適合（展開施工）
内被：PTFE（Teflon）
外被：PVC
接続ケーブル長：10 m
表示出力密度：30 W/m
接続電圧：230 V/50 Hz（大規模向けに400 Vも可）
認証：IEC 800、CE、VDE、IPX7
保証：10 年

技術的仕様

• 設計出力密度：300 W/m2
• 利用可能サイズ：2、5、8、10 m2
• 接続電圧：230 V/50 Hz（400 Vでも実装可）
• 規格：IEC 800、CE
• 認証：VDE
• 保護等級：IPX7
• コア絶縁：PTFE（Teflon）
• 展開施工のマスティックアスファルトで最大240 °Cまで使用可能

認証と保証
IEC 800、CE、VDE、IPX7。電気機能に対する10年保証。
