低温マニホールド OPEN LT

耐腐食性

製品概要

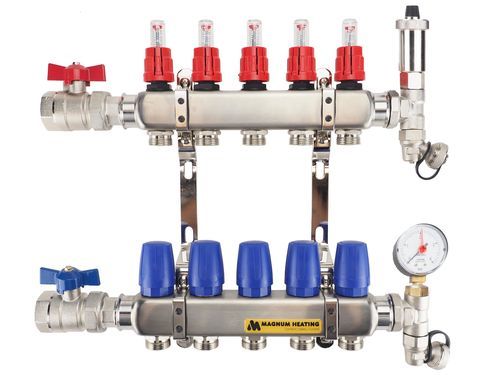

MAGNUM Premium Stainless Steel Open LT マニホールドは、低温暖房用途向けに設計されています。ボディはステンレススチール4301製で、一次側に1"ボールバルブ、エアベント（自動）、排水バルブ×2、圧力計を標準装備した状態で出荷されます。

用途

• セントラルヒーティングボイラー — 適合
• ヒートポンプ — 適合
• ソーラー熱（バッファタンク使用時） — 適合
• ペレットストーブ — 適合
• 地域暖房（ディストリクトヒーティング） — 適合

製品バリエーション / 寸法

• W32002 - MAGNUM Premium Stainless Steel Open LT 2 Groups - 270 x 380 x 100 mm
• W32003 - MAGNUM Premium Stainless Steel Open LT 3 Groups - 320 x 380 x 100 mm
• W32004 - MAGNUM Premium Stainless Steel Open LT 4 Groups - 370 x 380 x 100 mm
• W32005 - MAGNUM Premium Stainless Steel Open LT 5 Groups - 420 x 380 x 100 mm
• W32006 - MAGNUM Premium Stainless Steel Open LT 6 Groups - 470 x 380 x 100 mm
• W32007 - MAGNUM Premium Stainless Steel Open LT 7 Groups - 520 x 380 x 100 mm
• W32008 - MAGNUM Premium Stainless Steel Open LT 8 Groups - 570 x 380 x 100 mm
• W32009 - MAGNUM Premium Stainless Steel Open LT 9 Groups - 620 x 380 x 100 mm
• W32010 - MAGNUM Premium Stainless Steel Open LT 10 Groups - 670 x 380 x 100 mm
• W32011 - MAGNUM Premium Stainless Steel Open LT 11 Groups - 720 x 380 x 100 mm
• W32012 - MAGNUM Premium Stainless Steel Open LT 12 Groups - 770 x 380 x 100 mm
• W32013 - MAGNUM Premium Stainless Steel Open LT 13 Groups - 820 x 380 x 100 mm
• W32014 - MAGNUM Premium Stainless Steel Open LT 14 Groups - 870 x 380 x 100 mm
• W32015 - MAGNUM Premium Stainless Steel Open LT 15 Groups - 955 x 365 x 100 mm

仕様

• 入口側バルブ：1" ボールバルブ（シール可能）
• 入口サーモスタット：無し
• ポンプ：無し
• グループの流量計：標準装備
• 温度計：無し
• 圧力計：標準装備
• エアベント：標準装備
• 戻り側バルブ：標準装備
• 検査 / 認証：CE

技術的詳細

• マニホールド本体：ステンレススチール4301
• サーモスタティックグループバルブ M30x1.5 は MAGNUM アクチュエータ互換
• グループにプロ仕様の流量計を装備、範囲 0–2.5 L/min
• グループ接続は 3/4" ユーロコーンに適合
• 一次側接続 1" はボールバルブでシール可能
• 取付け部材を標準で同梱
• 一次側 1" ボールバルブ（赤ハンドル）
• Camflux 流量計 2.5 L/min - 1/2"
• 圧力計 40 mm 軸方向 1/8"
• 自動エアベント ニッケルメッキ 1/2" + Oリング
• 戻り側 1" ボールバルブ（青ハンドル）

パッケージ内容

• 工場試験報告書
• 設置手順書
• 保証書
• MAGNUM Premium Stainless Steel Open LT マニホールド

保証
MAGNUM Premium Stainless Steel Open LT：本体 10 年、付属品 2 年の保証。

技術仕様 / 性能

• 材質：ステンレススチール 4301（マニホールド本体）
• 一次側接続：1"（1" ボールバルブでシール可能）
• グループ接続：3/4" ユーロコーン対応
• 付属品：1" ボールバルブ（赤・青ハンドル）、自動エアベント 1/2"、圧力計 40 mm 軸方向 1/8"、Camflux 流量計 2.5 L/min（1/2"）
• 流量計範囲：0–2.5 L/min
• 取付け金具：標準同梱
• 規格 / 検査：CE
• 保証：本体 10 年、付属品 2 年
