低温マニホールド E32

耐腐食性

説明

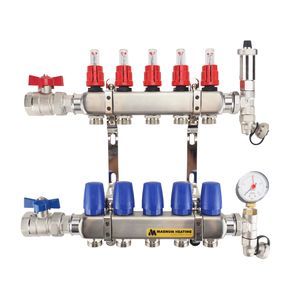

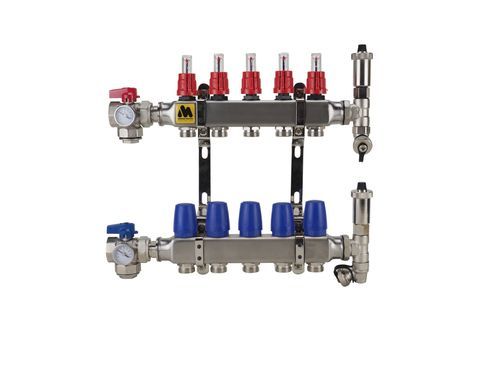

MAGNUM Premium E32 INOX Open LT コレクターは低温および高温用途に対応しています。材質はステンレス鋼 4301（AISI304）。主暖房および補助暖房の両方に適用可能です。独立したグループに遮断弁と3/4"ユーロコーン接続を装備。付属品：各グループに1個の流量計、2個のエアベント、2個の温度計、取付け用ブラケット、ネジ、プラグ。

モデル（品番 / 説明 / 寸法）
E32002 | MAGNUM Premium E32 INOX Open LT コレクター 2G | 240 x 365 x 100 mm
E32003 | MAGNUM Premium E32 INOX Open LT コレクター 3G | 320 x 365 x 100 mm
E32004 | MAGNUM Premium E32 INOX Open LT コレクター 4G | 350 x 365 x 100 mm
E32005 | MAGNUM Premium E32 INOX Open LT コレクター 5G | 420 x 365 x 100 mm
E32006 | MAGNUM Premium E32 INOX Open LT コレクター 6G | 470 x 365 x 100 mm
E32007 | MAGNUM Premium E32 INOX Open LT コレクター 7G | 515 x 365 x 100 mm
E32008 | MAGNUM Premium E32 INOX Open LT コレクター 8G | 570 x 365 x 100 mm
E32009 | MAGNUM Premium E32 INOX Open LT コレクター 9G | 625 x 365 x 100 mm
E32010 | MAGNUM Premium E32 INOX Open LT コレクター 10G | 680 x 365 x 100 mm
E32011 | MAGNUM Premium E32 INOX Open LT コレクター 11G | 735 x 365 x 100 mm
E32012 | MAGNUM Premium E32 INOX Open LT コレクター 12G | 790 x 365 x 100 mm
E32013 | MAGNUM Premium E32 INOX Open LT コレクター 13G | 845 x 365 x 100 mm
E32014 | MAGNUM Premium E32 INOX Open LT コレクター 14G | 900 x 365 x 100 mm
E32015 | MAGNUM Premium E32 INOX Open LT コレクター 15G | 955 x 365 x 100 mm

適合エネルギー源
ボイラー | V
ヒートポンプ | V
太陽エネルギー（蓄熱タンク併用） | V
ペレットストーブ | V
集中暖房 | V

特長
供給側遮断弁：V
供給側サーモスタット：V
ポンプ：X
流量計：V
戻り側温度計：V
圧力計：V
エアベント：V
戻り弁：V
戻り側RTL弁：X
制御弁の混合量：X
戻りと供給間の逆止弁：X
検査：CE

技術情報

• コレクタ本体はステンレス鋼 4301（AISI304）製です。
• MAGNUM アクチュエータ用 M30X 1.5 サーモスタティックバルブ群。
• 各グループにプロ仕様の流量計（範囲 0–2.5 L/min）。
• グループ接続は 3/4" ユーロコーン。
• 一次回路接続は 1"、温度計付きのボールバルブで閉止可能。
• コレクタには取付けシステム（ブラケット、ネジ、プラグ）が含まれます。
• コレクタは 6 barで試験済み；耐圧試験、取扱説明書、保証書を含みます。
• 梱包内容：組立報告書；設置説明書；保証カード；MAGNUM Premium E32 INOX Open LT。
• 保証：本体 10 年、付属品 2 年。

特性 / 技術仕様

• 本体材質：ステンレス鋼 4301（AISI304）。
• M30X 1.5 サーモスタティックバルブは MAGNUM アクチュエータ対応。
• 各グループのプロ用流量計（0–2.5 L/min）。
• グループ接続：3/4" ユーロコーン。
• 一次接続：1"、ボールバルブと温度計付き。
• 試験圧力：6 bar；耐圧試験と書類を含みます。
• エアベント、温度計、取付けブラケット、取付け用金物を含みます。
